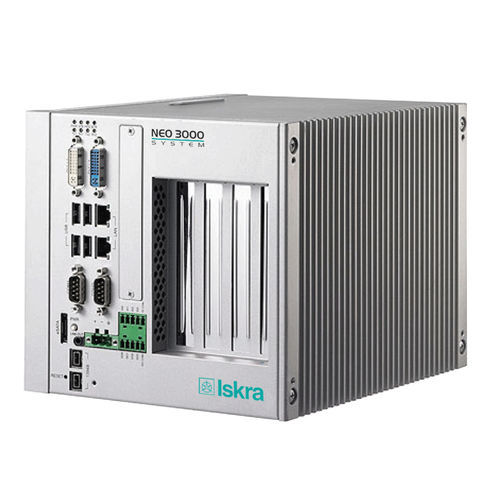

Unità di comunicazione di dati SCU 810

Il modulo SCU 810 è un dispositivo di comunicazione complesso destinato all'interconnessione di qualsiasi dispositivo elettronico intelligente (IED) del sistema di controllo e protezione delle sottostazioni Iskra NEO 3000 (NEO 2000) e di qualsiasi fornitore terzo. Per IED si intende un relè di protezione numerico, un computer di bordo, una RTU intelligente, un contatore di energia e simili, utilizzati all'interno della sottostazione. Il dispositivo SCU 810 copre le funzioni di comunicazione necessarie all'interno della sottostazione e le funzioni di gestione dei dati, sincronizzazione temporale mondiale e automazione della sottostazione. Può servire anche come gateway di interconnessione tra livelli di sistema di controllo gerarchicamente diversi, dalla sottostazione ai centri di dispacciamento delle utility, dove i dati provenienti da sottostazioni geograficamente distribuite vengono raggruppati in un unico database che forma un sistema di supervisione integrato di un sistema elettrico di area vasta di un sistema elettrico di area vasta. L'unità SCU 810 è un dispositivo multiprotocollo che consente la comunicazione simultanea con diversi IED collegati su porte di comunicazione separate, utilizzando tutti i protocolli elencati. L'estensione hardware delle porte di comunicazione è possibile utilizzando l'unità di estensione ECU 032 che fornisce fino a 64 porte. Per la comunicazione con i dispositivi su IEC 61850 è possibile utilizzare una rete ottica con configurazione a stella o ad anello. L'SCU 810 supporta anche una serie di funzioni automatiche inevitabili quando viene utilizzato come controllore di automazione master in un sistema di automazione della distribuzione.
