Unità di riciclaggio per materie plastiche 40/80S – GR500

con granulazione

Descrizione

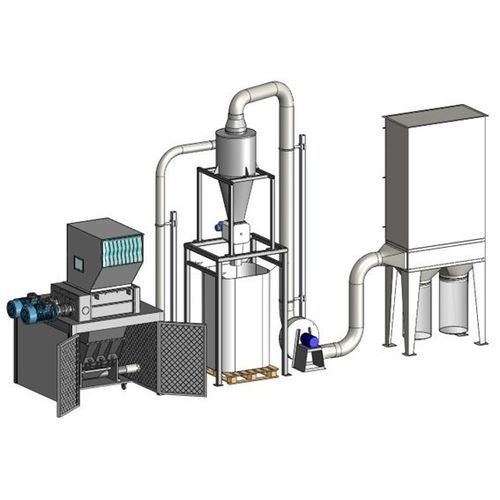

Sistema combinato in linea costituito da un trituratore industriale 40/80S accoppiato al granulatore GR500, progettato per la riduzione primaria delle dimensioni e la granulazione di materiali voluminosi e rigidi.

Caratteristiche del trituratore

• Struttura in lamiera d’acciaio elettrosaldata di elevato spessore
• Supporti cuscinetti a rulli a botte con tenute contro polveri e liquidi
• Piastre laterali antiusura intercambiabili separano la camera di taglio dalle flange porta-cuscinetti
• Alberi extra-spessi con 20 frese in acciaio speciale resistenti all’usura e 20 dischi introduttori per presa di corpi voluminosi
• Disposizione scalare dei denti per migliore presa e progressione di taglio
• Due riduttori epicicloidali con assi di rotazione paralleli all’asse delle frese
• Due motori multi-tensione/multi-frequenza da 7,5 kW, 6 poli (IE3)
• Sistema di trasmissione in bagno d’olio con ingranaggi e pignoni in acciaio
• Barra di protezione per i motori elettrici
• Camera di taglio 400 × 800 mm e tramoggia elettrosaldata per carico frontale o dall’alto con coperchio scorrevole e bandelle in gomma anti fly-back

Caratteristiche del granulatore

• Robusta struttura di supporto tubolare elettrosaldata per alloggiamento GR500
• Pannellatura insonorizzata e camera di alloggiamento con porta di sicurezza per manutenzione
• Doppia porta con elettroserratura e micro di sicurezza per estrazione
• Guide interne per centraggio preciso del GR500
• Cassa porta-rotore in carpenteria elettrosaldata di spessore con rotore centrale aperto Ø260 mm e lame intercambiabili e riaffilabili in acciaio altamente legato
• Bocca di carico 300 × 500 mm e gruppo lame fisse regolabili assialmente
• Griglia intercambiabile fino a 4 mm
• Trasmissione a cinghie trapezoidali ad alta resistenza e motore 11 kW montato su slitte per regolazione tensione

Caratteristiche del sistema di controllo

• Quadro elettrico a norme CEE con limitatore di coppia che inverte il moto del rotore in caso di sovraccarico
• PLC SIEMENS S7-1200 per controllo periferiche
• Display touch screen a colori 6” per impostazione parametri
• Programma di autoregolazione AUTO TUNING ISVE
• Software per gestione sistemi di carico, mulino/raffinatore e impianto di aspirazione opzionale
• Funzioni di arresto di emergenza e sicurezza
• ISVE MAINTENANCE PROGRAM che segnala le manutenzioni programmate sull’HMI
• Predisposizione per teleassistenza e SAFETY SERVER CONNECTION ISVE per supervisione in tempo reale
• Esecuzione conforme alle norme CE.

Altre funzionalità

• Motori e controllo SIEMENS
• Albero anti-torsione
• Pannello touch (HMI)
• Programma di manutenzione ISVE e predisposizione connessione server

Caratteristiche / specificazioni tecniche

• Modello: trituratore 40/80S abbinato al granulatore GR500
• Dimensione camera di taglio trituratore: 400 × 800 mm
• Nr. frese: 20 frese in acciaio speciale antiusura e 20 dischi introduttori
• Motorizzazione trituratore: 2 × 7,5 kW, 6 poli, multi-tensione/multi-frequenza (IE3)
• Trasmissione trituratore: bagno d’olio con ingranaggi e pignoni in acciaio; 2 riduttori epicicloidali
• Rotore granulatore: Ø260 mm (rotore centrale aperto); larghezza utile 500 mm
• Bocca di carico granulatore: 300 × 500 mm
• Motore granulatore: 11 kW su slitte per regolazione tensione
• Griglia granulatore: intercambiabile fino a 4 mm
• Trasmissione granulatore: cinghie trapezoidali ad alta resistenza sul volano
• Controllo: PLC SIEMENS S7-1200, HMI 6”, limitatore coppia, AUTO TUNING ISVE
• Sicurezza: esecuzione CE; doppia porta con elettroserratura e micro di sicurezza per estrazione
