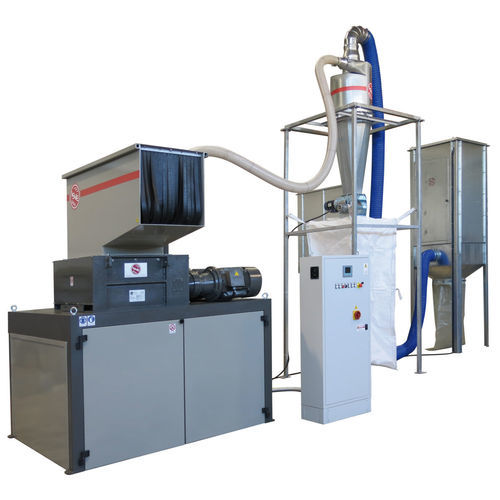

Unità di riciclaggio per materie plastiche 120/100S – GR900

con granulazionemediante triturazione

Panoramica
Il sistema Combi abbina un gruppo triturazione industriale modello 120/100S in linea con il mulino GR900, offrendo riduzione primaria di pezzatura e successiva granulazione per riciclo o preparazione materiale.

Caratteristiche del trituratore

• Struttura in lamiera elettrosaldata di elevato spessore per impiego industriale
• Supporti cuscinetti a rulli con tenute contro polveri e liquidi per una maggiore durata
• Piastre laterali antiusura intercambiabili che isolano la camera di taglio
• Alberi extra-spessi con nr. 30 frese in acciaio speciale antiusura e nr. 30 dischi introduttori per presa di corpi voluminosi
• Spessore utensili: 40 mm; disposizione scalare dei denti per migliore avanzamento di taglio
• 2 riduttori epicicloidali con assi paralleli all’asse frese
• 2 motori 22 kW multi-tensione/multifrequenza, classe efficienza PREMIUM (IE3)
• Trasmissione in bagno d’olio con ingranaggi e pignoni in acciaio; barra di protezione motori inclusa
• Camera di taglio: 1200 x 1000 mm; tramoggia per carico frontale o dall’alto con coperchio scorrevole e bandelle in gomma anti fly-back

Caratteristiche del mulino (GR900)

• Robusta struttura portante tubolare elettrosaldata e pannellatura fonoassorbente
• Doppia porta con elettroserratura e micro di sicurezza per estrazione
• Guide interne per centraggio preciso del GR900
• Cassa porta-rotore in acciaio massiccio con rotore centrale aperto Ø360 mm e lame in acciaio altamente legato, intercambiabili e affilabili
• Bocca di carico: 420 x 900 mm; larghezza utile rotore: 900 mm
• Gruppo lame fisse regolabili assialmente e griglia intercambiabile fino a 4 mm
• Trasmissione a cinghie trapezoidali ad alta resistenza; motore 30 kW su slitte per regolazione tensione
• Involucro insonorizzato e porte di sicurezza per agevolare la manutenzione

Caratteristiche del sistema di controllo

• Quadro elettrico conforme alle norme CEE con limitatore di coppia che inverte il rotore in caso di sovraccarico
• PLC SIEMENS S7-1200 per controllo periferiche
• Display touch screen 6" a colori per regolazione e supervisione
• Programma AUTO TUNING ISVE e software per gestione carico, raffinatore e impianto di aspirazione
• Funzioni di emergenza per arresto impianto; ISVE MAINTENANCE PROGRAM per avvisi manutenzione
• Predisposizione per teleassistenza e SAFETY SERVER CONNECTION ISVE per supervisione real-time
• Esecuzione secondo norme CE

Altre caratteristiche

• Azionamenti e controllo SIEMENS
• Albero anti-torsione
• Pannello touch per operatore
• Programma manutenzione ISVE e connettività server

Caratteristiche / specifiche tecniche

• Configurazione combinata: trituratore 120/100S in linea con mulino GR900
• Camera di taglio (trituratore): 1200 x 1000 mm
• Alberi e frese: extra-spessi, 30 frese in acciaio speciale antiusura e 30 dischi
• Spessore utensili: 40 mm
• Motori trituratore: 2 × 22 kW, multi-tensione/multifrequenza, PREMIUM (IE3)
• Trasmissione trituratore: bagno d’olio con ingranaggi; 2 riduttori epicicloidali
• Rotore mulino: Ø360 mm con lame intercambiabili in acciaio ad alta lega
• Bocca mulino: 420 x 900 mm; larghezza utile 900 mm
• Motore mulino: 30 kW su slitte
• Griglia mulino intercambiabile fino a 4 mm
• Insonorizzazione e porte di sicurezza per manutenzione
• Controllo: PLC SIEMENS S7-1200, display 6" touch, limitatore di coppia, AUTO TUNING ISVE
• Predisposizione per teleassistenza e supervisione server in tempo reale
• Esecuzione CE
