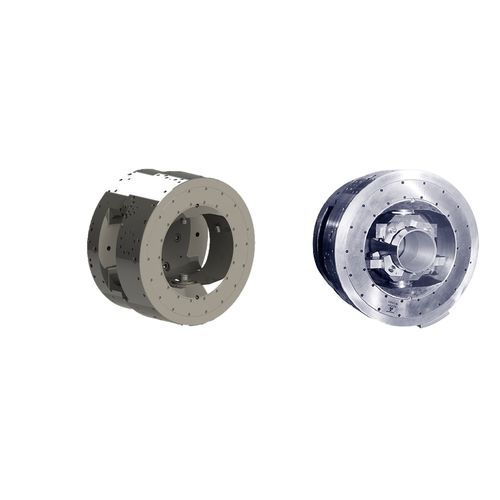

Mandrino idraulico alimentato con olio HSZ / ZHSZ / ZHSZF

idraulico

L'ampia scelta di mandrini a indicizzazione FORKARDT con design speciali contiene un grande numero di varianti che sono state sviluppate per problemi di serraggio da molto specifici a insoliti, o per le dimensioni. Qui di seguito alcune tipologie di varianti comuni: HSZ = Mandrino a indicizzazione con principio HS e trasmissione a pignone e a cremagliera ZHSZ = Mandrino a indicizzazione a bloccaggio centrico con principio HS e trasmissione a pignone e a cremagliera ZHSZF = Mandrino a indicizzazione a serraggio centrico con principio HS e trasmissione a pignone e a cremagliera con compensazione idraulica della forza centrifuga Con queste tipologie di mandrino, possono essere lavorati parti con due contorni opposti o ad assi incrociati (4 x 90°). L'indicizzazione e il bloccaggio avvengono per mezzo di una squadra di indicizzazione e di un cuneo tangenziale secondo il collaudato principio HSR, il movimento centrico delle due griffe di serraggio per mezzo di un anello sincrono. L'alimentazione dell'olio consiste in una lubrificazione a 7 parti con il gruppo dei tubi montato sull'estremità del mandrino. I mandrini HSZ sono utilizzati per lavorazioni pesanti. Un'applicazione tipica è la lavorazione di manicotti su torni a doppio mandrino. I mandrini HSZ e ZHSZ attivano la rotazione tramite cremagliere. L'intero sistema è bloccato da cilindri situati nel corpo del mandrino. Il mandrino ZHSZ è disponibile opzionalmente con compensazione idraulica della forza centrifuga (ZHSZF).
