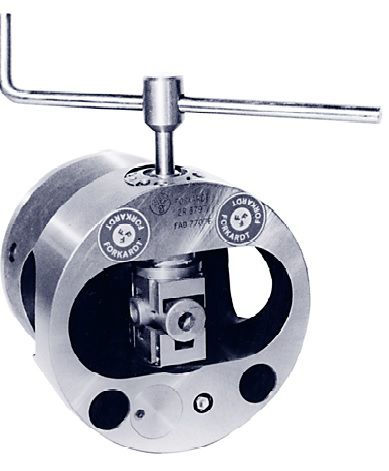

Mandrino idraulico standard HS

per pezzi da lavorare

Il mandrino a indicizzazione semiautomatica FORKARDT tipo HS è stato progettato come alternativa economica al mandrino a indicizzazione completamente automatica ad azionamento idraulico FORKARDT tipo HSR. Viene utilizzato in particolare quando la lavorazione cambia frequentemente tra le applicazioni tipiche dei mandrini a indicizzazione e quella a parti bloccate in mandrini standard. Le dimensioni dell'attacco lato mandrino del mandrino tipo HS sono state scelte in modo da corrispondere ai mandrini standard, come quelli della serie FORKARDT KT. Anche i cilindri di azionamento utilizzati non devono essere cambiati. Le dimensioni di collegamento degli inserti di serraggio sono state in gran parte adottate dal tipo HSR, in modo che per il portapezzo possa essere utilizzato in numerosi tipi di design collaudati. Zapfenkreuzbearbeitung Armaturen und Fittings Tripodenfertigung Einspannen der Werkstücke mit einem Schlüssel von Hand. Automatisches Schwenken des Werkstückes um 4 x 90° mit Verriegelung nach jedem Schwenkvorgang. Die Betätigung erfolgt durch einen hydraulischen oder pneumatischen Zylinder mit Wegkontrolle in Standardausführung, wie er bei Standard-Kraftspannfuttern zur Anwendung kommt. Der Schwenkvorgang kann bei laufender Spindel erfolgen; der Funktionsablauf ist NC-programmierbar. Schnelle und leichte Montage auf der Maschine wie ein Standard-Drehfutter – daher besonders geeignet zum Nachrüsten vorhandener Maschinen.
