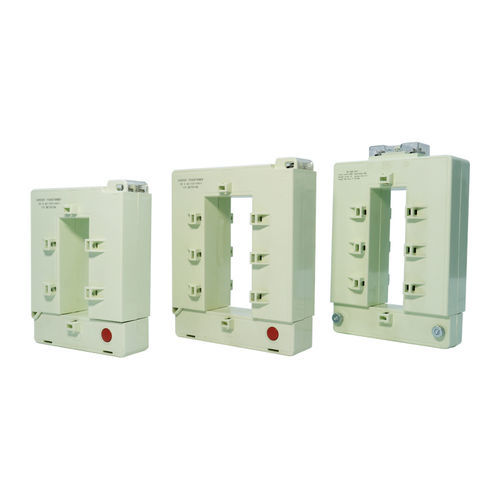

Trasduttore di corrente a trasformatore CC 0.66 series

su guida DINfissoa pinza

Panoramica
La serie CC 0.66 di trasformatori di corrente a nucleo separabile utilizza nuclei apribili in acciaio al silicio o microcristallino, avvolgimenti in rame smaltato e un involucro in plastica tecnica PC o nylon. Progettati per un'installazione semplice e buona linearità, sono impiegati per misurazione, monitoraggio e conversione di potenza. Esempi di codifica colore: Arancione: 60A/20mA, 150A/50mA, 200A/66,7mA; Blu scuro: 200A/5A, 800A/5A, 1500A/5A; Bianco: 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Descrizione delle caratteristiche principali

• Intervallo di corrente primaria: 5 A – 5000 A; opzioni di corrente secondaria: 5 A, 1 A, 0,1 A; gamma completa disponibile.
• Classi di precisione disponibili: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (esempi di modello: varianti 0,5 e 0,2).
• Installazione: design a nucleo separabile per montaggio a morsetto; opzioni su guida DIN o piastra per installazione fissa.
• I nuclei magnetici sono sottoposti a trattamento termico in atmosfera di azoto ad alta temperatura per assicurare precisione e prestazioni stabili.

OC0.66 I Tipo Serie (specifiche)
Nome: CC 0.66-30I — Corrente di ingresso nominale: 200 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 2,5 VA — Precisione (S1-S2): 0,5 — Rapporto di avvolgimento (N1:N2): 1:40 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m — Involucro: Blu scuro, 120°C; classe di autoestinguenza V0 o V1 — Classe di isolamento: E — Norme ambientali: RoHS2.0
Nome: CC 0.66-40I — Corrente di ingresso nominale: 800 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 10 VA — Precisione (S1-S2): 0,5 — Rapporto di avvolgimento (N1:N2): 1:160 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m — Involucro: Blu scuro, 120°C; classe di autoestinguenza V0 o V1 — Classe di isolamento: E — Norme ambientali: RoHS2.0
Nome: CC 0.66-80I — Corrente di ingresso nominale: 1500 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 20 VA — Precisione (S1-S2): 0,5 — Rapporto di avvolgimento (N1:N2): 1:300 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m — Involucro: Blu scuro, 120°C; classe di autoestinguenza V0 o V1 — Classe di isolamento: E — Norme ambientali: RoHS2.0

OC0.66 II Tipo Serie (specifiche)
Nome: OC 0.66-30×20II — Corrente di ingresso nominale (primario): 500 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 20 VA — Precisione (S1-S2): 0,2 — Rapporto di avvolgimento (N1:N2): 1:100 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m
Nome: OC 0.66-60×40II — Corrente di ingresso nominale (primario): 1500 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 5 VA — Precisione (S1-S2): 0,5 — Rapporto di avvolgimento (N1:N2): 1:300 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m
Nome: OC 0.66-125×60II — Corrente di ingresso nominale (primario): 3000 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 15 VA — Precisione (S1-S2): 0,5 — Rapporto di avvolgimento (N1:N2): 1:600 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m
Nome: OC 0.66-130×40II — Corrente di ingresso nominale (primario): 2000 A — Corrente di uscita nominale (S1-S2): 5 A — Tensione nominale: 660 V — Carico nominale (S1-S2): 20 VA — Precisione (S1-S2): 0,2 — Rapporto di avvolgimento (N1:N2): 1:400 — Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min) — Resistenza di isolamento (P-S): ≥100 MΩ (tensione nominale 500 Vdc) — Frequenza: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitudine di lavoro: ≤3000 m

Specifiche tecniche

• Serie: CC 0.66 (nuclei apribili in acciaio al silicio o microcristallino).
• Corrente primaria: 5 A – 5000 A (esempi: 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Opzioni di corrente secondaria: 5 A, 1 A, 0,1 A.
• Classi di precisione: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Tensione nominale: 660 V.
• Esempi di carichi nominali: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Esempi di rapporti di avvolgimento: 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Tensione di tenuta (P-S): 3000 Vac (1 mA, 1 min).
• Resistenza di isolamento (P-S): ≥100 MΩ (a 500 Vdc).
• Frequenza operativa: 50/60 Hz.
• Intervallo di temperatura operativa: -30°C a +120°C.
• Altitudine massima di esercizio: ≤3000 m.
• Materiale dell'involucro: PC o nylon; opzione blu scuro con classe di autoestinguenza V0 o V1.
• Classe di isolamento: E.
• Conformità ambientale: RoHS2.0.
