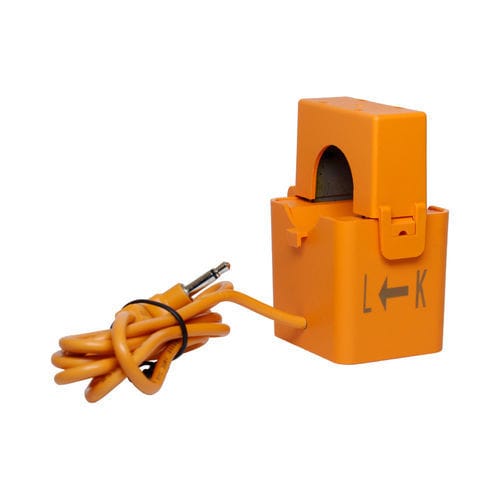

Trasduttore di corrente a trasformatore CTK series

a pinzaACapribile

Panoramica del prodotto
La serie CTK di trasformatori di corrente a nucleo sdoppiato e morsetto utilizza un nucleo in acciaio al silicio commutabile o un nucleo ultra-microcristallino, avvolgimenti in filo di rame smaltato puro e un involucro in plastica tecnica PC o nylon. Consentono installazioni sotto tensione facili e misurazioni lineari stabili, adatti al monitoraggio delle apparecchiature e alla gestione dell'energia in ambito industriale.

Principali caratteristiche

• Intervallo di corrente primaria: 5A–500A.
• Intervallo di corrente secondaria: 1mA–5A.
• Diametro interno: 10–50 mm.
• Classe di precisione: 0,5–2.
• Il nucleo subisce trattamento termico in alto vuoto per precisione stabile e alta sensibilità.
• Scocca esterna in PA66 autoestinguente e ad alta tenacità, con buona resistenza all'invecchiamento.
• Struttura a nucleo sdoppiato con apertura a morsetto per installazione sotto tensione e retrofit senza scollegare il conduttore primario.

Parametri di selezione del prodotto (tabella)
Nome — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Corrente di ingresso nominale (P1-P2) — 60A | 150A | 200A
Corrente di uscita nominale (S1-S2) — 20mA | 50mA | 66,7mA
Rapporto (N1-N2) — 1:3000 | 1:3000 | 1:3000
Precisione (S1-S2) — 0,5 (errore angolare ≤120') | 0,5 | 0,5
Resistenza dielettrica — 2,5V/2mA/60SEC (AC50Hz) per tutti i modelli
Resistenza di isolamento — ≥1000MΩ (tensione nominale 500Vdc) per tutti i modelli
Frequenza di funzionamento — 50–60Hz per tutti i modelli
Resistenza di carico — 10Ω per tutti i modelli

Applicazioni
I trasformatori di corrente a nucleo sdoppiato sono ampiamente utilizzati per aggiornamenti della distribuzione in bassa tensione, implementazioni di smart grid e monitoraggio dei consumi energetici grazie alla possibilità di installazione a caldo senza rimuovere le barre di distribuzione. Applicazioni tipiche: interventi di efficienza energetica nelle grandi aziende, modernizzazione delle reti urbane/rurali, monitoraggio dei data center, aree di distribuzione intelligenti e monitoraggio dei consumi di impianti per la tutela ambientale.

Specifiche tecniche

• Serie: CTK.
• Intervallo di corrente primaria: 5A–500A.
• Intervallo di corrente secondaria: 1mA–5A.
• Diametro interno tipico: 10–50 mm.
• Classe di precisione: 0,5–2 (es.: 0,5 con errore angolare ≤120').
• Modelli tipici: CTK10-60A-20mA; CTK16-150A-50mA; CTK24-200A-66.7mA.
• Rapporto: 1:3000 (tipico per i modelli elencati).
• Resistenza dielettrica: 2,5V/2mA/60SEC (AC50Hz).
• Resistenza di isolamento: ≥1000MΩ a 500Vdc.
• Frequenza di funzionamento: 50–60Hz.
• Resistenza di carico: 10Ω.
• Nucleo: acciaio al silicio commutabile o ultra-microcristallino, trattamento termico in alto vuoto.
• Avvolgimento: filo di rame smaltato puro.
• Involucro: plastica tecnica PC o nylon; scocca esterna PA66 (autoestinguente).
• Montaggio: nucleo sdoppiato con apertura a morsetto per installazione a caldo e retrofit semplice.
