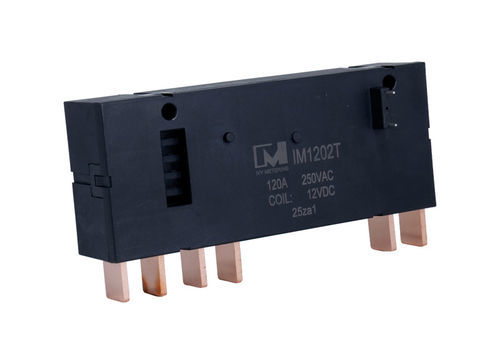

Relè elettromeccanico AC IM1202T UC2

3NC3NAcompatto

Panoramica del prodotto
Il relè a scatto impulsivo 3 fasi IM1202T 120A è un dispositivo di controllo a basso consumo progettato per applicazioni di commutazione ad alto contenuto di corrente. È pilotato a impulsi — consumando energia solo durante l'operazione di commutazione — e mantiene la posizione tramite un magnete permanente interno, eliminando la necessità di alimentazione continua della bobina. Indicativo per controllo contatori, quadri industriali e dispositivi smart grid che richiedono commutazioni affidabili e a basso consumo.

Modello e caratteristiche chiave

• Modello: IM1202T (relè a scatto 3 fasi 120A)
• Contatto tripolare per controllo indipendente su tre vie
• Corrente massima di commutazione: 120A — idoneo a carichi elevati
• Bobina pilotata a impulsi con basso consumo (alimentazione solo durante la commutazione)
• Elevata resistenza agli urti e progettazione per funzionamento affidabile a lungo termine
• Conforme a IEC 62052-31:2020 UC2
• Possibilità di assemblaggi personalizzati: cavo flessibile, staffe in rame o opzioni con shunt integrato
• Applicazioni tipiche: contatori di energia, controllo industriale, PDU, quadri di comando, controllo illuminazione, sistemi smart grid

Parametri del prodotto

• Carico nominale: 120A @ 250VAC
• Configurazione contatti: 3A / 3B
• Assorbimento nominale bobina: 5.0 / 10.0 W (30 ms)
• Rigidità dielettrica: 4 kV
• Dimensioni compatte: 115 × 47 × 26 mm
• Materiale contatti: AgSnO2
• Potenza massima di commutazione: 30000 VA
• Resistenza di contatto: ≤ 1.0 mΩ
• Tempo di eccitazione: 30 ms
• Tempo di rilascio: 30 ms
• Durata elettrica: 10000 cicli
• Durata meccanica: 100000 cicli
• Aumento di temperatura: ≤ 55 K
• Temperatura ambiente: -40°C a 85°C
• Umidità ambiente: 45% a 95% UR

Specifiche tecniche

• Carico nominale: 120A @ 250VAC
• Configurazione contatti: 3A / 3B
• Assorbimento nominale bobina: 5.0 / 10.0 W (30 ms)
• Rigidità dielettrica: 4 kV
• Dimensioni: 115 × 47 × 26 mm
• Materiale contatti: AgSnO2
• Potenza massima di commutazione: 30000 VA
• Resistenza di contatto: ≤ 1.0 mΩ
• Tempo di eccitazione / rilascio: 30 ms / 30 ms
• Durata elettrica: 10000 cicli
• Durata meccanica: 100000 cicli
• Aumento di temperatura: ≤ 55 K
• Intervallo di temperatura di esercizio: -40°C a 85°C
• Intervallo di umidità di esercizio: 45% a 95% UR
