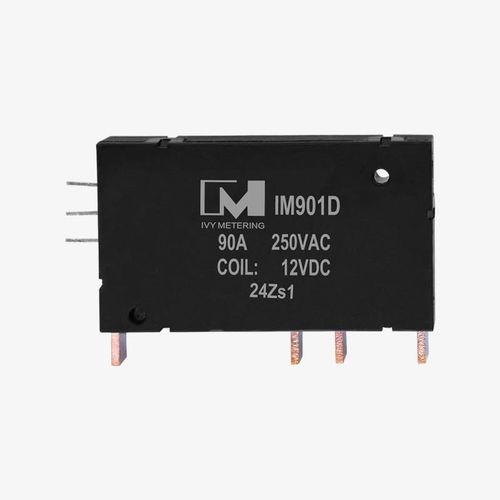

Relè elettromeccanico DC IM901D

12 VDC2NA/NCcompatto

Introduzione del prodotto
IVY Metering progetta e produce relè di bloccaggio elettromagnetico per commutazioni monofase, bifase e trifase. L'IM901D è un relè bistabile polarizzato compatto (bloccaggio magnetico) a due poli, sviluppato per applicazioni di gestione dell'energia come controllo carico, controllo alimentazione e sistemi di prepagamento. Il relè è altamente personalizzabile con opzioni per la configurazione dei terminali; shunt e trasformatori di corrente possono essere forniti su richiesta.

Caratteristiche del prodotto IM901D

• Relè a bloccaggio magnetico a doppio polo (tipo PNNP)
• Capacità massima di commutazione dei contatti: 90 A a 250 VAC
• Conforme a IEC 62052-31:2020 UC2
• Bassa resistenza di contatto (100% testato)
• Dimensioni compatte; commutazione istantanea
• Assemblaggi personalizzati disponibili con fili flessibili, fasce di rame e/o shunt integrato
• Richiesta di eccitazione impulsiva soltanto; supporta eccitazione a bobina singola o doppia
• Economico: un IM901D a 2 poli può sostituire due relè a 1 polo

Dimensioni del prodotto
Dimensioni disponibili su richiesta; consultare la scheda tecnica per misure dettagliate.

Applicazioni del prodotto

• Contatori intelligenti
• Caricatori per veicoli elettrici
• Interruttori composti
• Sistemi di controllo dell'illuminazione
• Automazione industriale

Caratteristiche / specifiche tecniche

• Modello: IM901D
• Tipo: Relè a bloccaggio magnetico a doppio polo (tipo PNNP), bistabile polarizzato
• Configurazione dei contatti: DPDT (2 poli)
• Capacità massima di commutazione: 90 A, 250 VAC
• Tensione della bobina: 12 VDC (eccitazione impulsiva; supporta bobina singola o doppia)
• Norme: IEC 62052-31:2020 UC2
• Resistenza di contatto: bassa (100% testato)
• Montaggio: PCB
