Catena dentata invertita

di trasmissione di potenzain metalloper veicolo

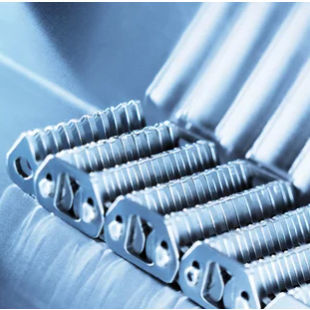

Catena a denti invertiti con giunti a perno oscillante Per gestire requisiti di trasmissione di potenza più elevati, ad esempio per i sistemi di trasmissione dei veicoli, vengono utilizzate catene di trasmissione a denti invertiti (note anche come catene silenziose). Oltre a garantire un ingranamento cinematicamente ottimizzato delle maglie dentate con i denti del pignone, si applica anche il principio della randomizzazione, ossia l'inserimento di piastre delle maglie dentate con un profilo diverso da quello delle piastre standard. Lo sfalsamento delle maglie standard e di quelle non standard spezza la monotonia degli impulsi di contatto e, di conseguenza, il rumore della catena diventa impercettibile. Per ridurre ulteriormente le perdite per attrito, si utilizzano catene a denti invertiti con giunti a perno oscillante. Un giunto a perno oscillante comprende due perni oscillanti, uno dei quali è fissato nelle piastre della maglia dentata della maglia interna e uno nelle piastre della maglia dentata della maglia esterna. I due perni rotolano l'uno contro l'altro quando la catena entra ed esce dalla ruota dentata.
