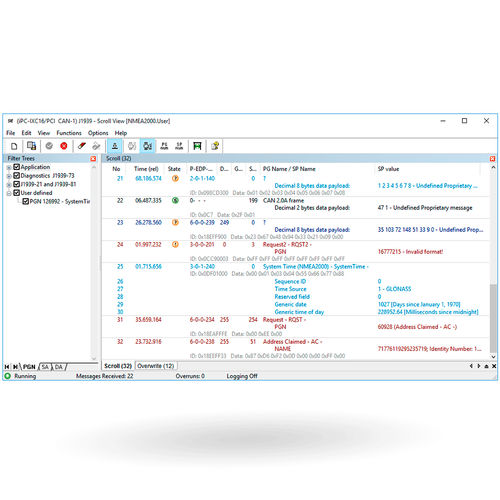

In aggiunta al canAnalyser, il modulo J1939 fornisce la visualizzazione dei messaggi ricevuti secondo la notazione SAE J1939. Ciò include l'interpretazione dei messaggi J1939 ricevuti e l'estrazione del numero del gruppo di parametri, dell'indirizzo di origine, dell'indirizzo di destinazione e dei parametri sospetti trasmessi con nome, valore e unità. Inoltre, vengono visualizzati la Priorità dei messaggi, la Pagina dati, il Formato dell'unità dati di protocollo e i Campi specifici dell'unità dati di protocollo.
Caratteristiche e vantaggi
Semplifica l'analisi delle reti e dei dispositivi SAE J1939
Visualizzazione diretta di tutti i messaggi SAE J1939 secondo le specifiche SAE J1939
Facile integrazione nell'ambiente di test di canAnalyser
Come funziona
Il modulo J1939 consente l'elaborazione e l'interpretazione del protocollo di trasporto J1939 e l'interpretazione dei messaggi diagnostici. I messaggi delle applicazioni proprietarie possono essere interpretati se viene fornito un database definito dall'utente con le definizioni dei gruppi di parametri e dei parametri sospetti. Tale database può essere, ad esempio, un file XML generato da IXXAT SAE J1939 Designer.
Per organizzare in modo chiaro i messaggi J1939 visualizzati, è possibile impostare filtri per i numeri dei gruppi di parametri e per gli indirizzi di origine e destinazione. L'elaborazione/documentazione dei messaggi ricevuti può essere resa permanente o su comando mediante un'esportazione CSV in un file ASCII.
---
