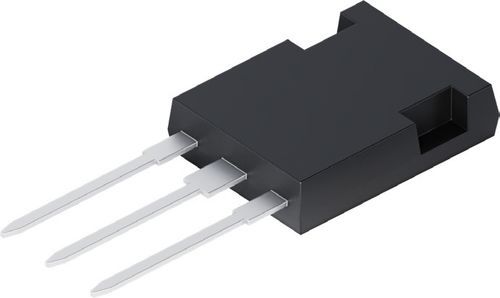

Tiristore di potenza CMA160E1600HF

Descrizione breve
Thyristor di potenza discreto — SCR standard fino a 1800 V. Parte CMA160E1600HF in package PLUS247, progettato per correnti medie elevate e elevata capacità di impulso.

Specifiche tecniche

• Numero di parte: CMA160E1600HF
• Package: PLUS247
• V_RRM / V_DRM: 1600 V
• Corrente media in conduzione I_TAV: 160 A (Tc = 80°C)
• Corrente di picco massima I_TSM: 1,4 kA (Tvj = 45°C)
• dv/dt critico (dv/dt)_cr: 1000 V/µs
• Temperatura max giunzione‑a‑montaggio T_VJM: 150 °C
• Tensione di soglia V_T0: 0,88 V
• Resistenza in conduzione r_T: 4,96 mΩ
• Resistenze termiche R_thJC (Thy): 0,15 K/W; R_thCH: 0,15 K/W
• Corrente di perdita Ir < 200 µA (Tc = 25°C)
• Caduta di tensione massima VT: 1,66 V (Tvj = 125°C, ITAV = 160 A)

Caratteristiche

• Classificazione 1600 V, 160 A nel package PLUS247
• Bassa resistenza termica R_thJC = 0,15 K/W
• Corrente di perdita Ir < 200 µA a Tc = 25°C
• Elevata capacità d'impulso ITSM = 1,4 kA
• Bassa caduta di tensione in conduzione VT = 1,66 V (Tvj = 125°C, ITAV = 160 A)

Vantaggi

• Maggiore capacità di corrente rispetto al TO-247
• Gestione termica semplificata per moduli compatti
• Ridotte perdite a riposo
• Maggiore robustezza alle sovracorrenti
• Efficienza del sistema migliorata nelle applicazioni di conversione

Applicazioni

• Soft starter
• Alimentatori industriali (UPS, SMPS, convertitori)
• Relè a stato solido (SSR)
• Circuiti crowbar e di scarica

Risorse
Datasheet e certificati RoHS / CoC disponibili per CMA160E1600HF.
