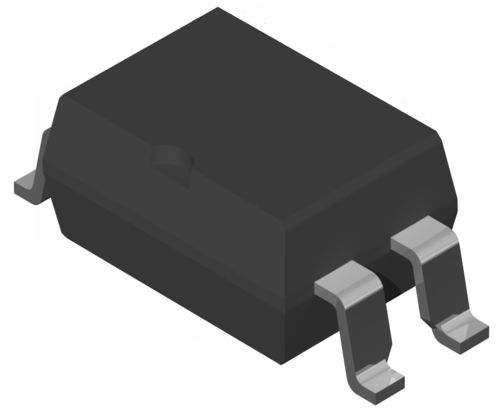

Relè statico DC CPC1343G

60 V DCDIPSMD

Overview Il CPC1343G è un relè a stato solido OptoMOS® che offre commutazione rapida e senza rimbalzi in un package compatto a 4 pin. Fornisce un percorso a bassa resistenza in conduzione per carichi DC, elevata isolazione e bassa corrente di pilotaggio LED, adatto al collegamento diretto a microcontrollori o logiche.

Specifications Tensione di blocco (V_P): 60 V
Corrente di carico (mA): 900 mA continua
Resistenza di conduzione (Ω): 0,8 Ω
Tensione di isolamento (V_RMS): 5000 V RMS
Corrente di controllo ingresso (mA): 3 mA (I_F max)
Perdite a riposo (µA): 1 µA
Tempi di commutazione t_on / t_off (ms): 4 / 1
Capacità di uscita (pF): 20 pF
Tipo di package CI: 4 pin DIP, SMT (SOP)

Features

• Tensione di blocco 60 V con capacità di carico continuo 900 mA
• Temperatura ambiente di funzionamento −40 °C a +105 °C
• Isolamento galvanico ingresso/uscita 5000 V RMS
• Commutazione rapida: t_on = 4 ms, t_off = 1 ms
• Bassa corrente di pilotaggio LED (I_F max = 3 mA) per pilotaggio diretto dalla logica

Benefits

• Concentra funzionalità in package compatti a 4 pin o varianti doppio polo a 8 pin
• Riduce l'ingombro su circuito rispetto a relè più grandi
• Affidabilità migliorata grazie all'assenza di parti meccaniche
• Compatibile con TTL/CMOS e uscite microcontrollore senza driver aggiuntivi
• Elevato livello di isolamento adatto a progetti misti

Applications / Highlights

• Strumentazione e sistemi di misura
• Apparecchiature di test automatico (ATE)
• Dispositivi medici
• Controlli e automazione industriale
• Misurazione e acquisizione dati

Support / Product Capabilities Senza contatti meccanici, il CPC1343G garantisce funzionamento silenzioso e senza manutenzione e una maggiore durata di commutazione ad alte temperature. La bassa R_on (0,8 Ω) e la capacità di corrente continua di 900 mA migliorano l'efficienza nelle applicazioni di commutazione DC. Il requisito di pilotaggio LED di 3 mA consente l'interfacciamento diretto con le famiglie logiche comuni e i microcontrollori.

Technical specifications

• Modello: CPC1343G
• Tensione di blocco (V_P): 60 V
• Corrente di carico continua: 900 mA
• Resistenza di conduzione: 0,8 Ω
• Tensione di isolamento: 5000 V RMS
• Corrente di controllo ingresso (I_F max): 3 mA
• Perdite a riposo: 1 µA
• Tempi di commutazione: t_on = 4 ms, t_off = 1 ms
• Capacità di uscita: 20 pF
• Temperatura ambiente di funzionamento: −40 °C a +105 °C
• Tipi di package CI: DIP 4 pin e SMT (SOP)
