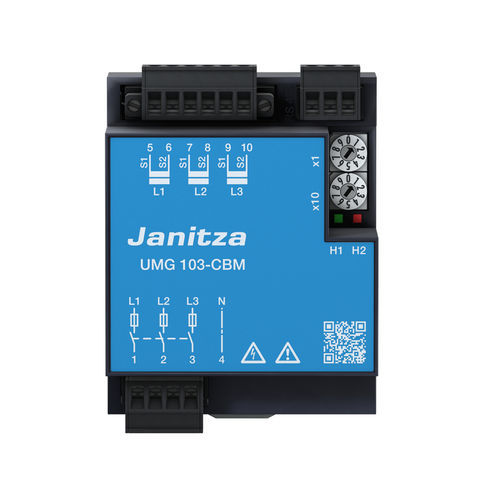

Strumento di misura di qualità di energia UMG 103-CBM

di potenzaparametri elettriciindustriale

L'UMG 103-CBM è un dispositivo di misura universale per il montaggio su guida top-hat nei sistemi di distribuzione a bassa tensione e viene utilizzato per misurare e controllare i parametri elettrici nei sistemi di distribuzione di energia. Misura le armoniche fino alla 40a armonica. Armoniche Le armoniche si verificano a causa del funzionamento di apparecchiature con caratteristiche non lineari, ad esempio trasformatori utilizzati in saturazione, lampadine a risparmio energetico, convertitori di frequenza ed elettronica di potenza. Esse causano un carico sulla rete a causa di correnti aggiuntive e possono influenzare o addirittura distruggere le apparecchiature in funzione. Questa retroazione della rete può essere rilevata e documentata utilizzando analizzatori di qualità dell'alimentazione. Interfaccia Modbus Molti dispositivi di misura UMG dispongono di un'interfaccia RS485 con protocollo Modbus RTU, che consente un collegamento in rete estremamente conveniente. È caratterizzata da una semplice configurazione della topologia e dalla mancanza di sensibilità alle interferenze EMC. La comunicazione tra il mittente e il destinatario avviene su base cablata tramite un cavo a coppie intrecciate con guaina. GridVis® GridVis® è un software completo e scalabile per la creazione di un sistema di monitoraggio dell'energia e per il controllo della qualità dell'alimentazione. Viene utilizzato sia per programmare e configurare molti dispositivi di misura UMG, sia per leggere, elaborare e analizzare i dati misurati. Le applicazioni tipiche sono la fornitura di energia, i sistemi industriali, la gestione degli impianti, ecc. Monitoraggio del valore di soglia Il monitoraggio dei valori di soglia può essere assegnato sia alla gestione degli allarmi che alle operazioni di commutazione. I dispositivi di misura UMG corrispondenti dispongono di uscite digitali adatte come uscite di commutazione. Pertanto, è possibile automatizzare determinate reazioni in caso di superamento o mancato raggiungimento di un valore di soglia.
