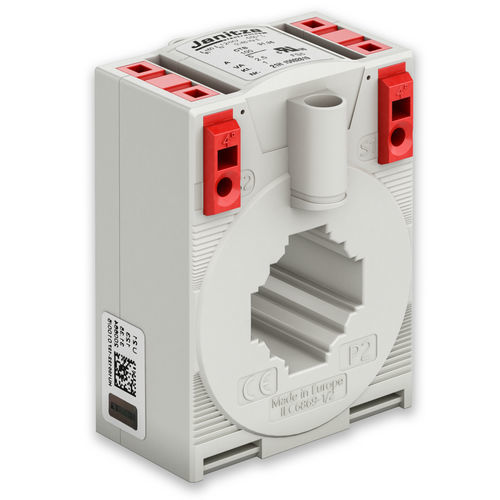

Trasformatore di corrente 1503206

incapsulatoIECUL

Versatilità e maggiore sicurezza I trasformatori di corrente a cassa stampata vengono utilizzati per registrare ed elaborare correnti elevate. La linea da misurare (rotaia o filo) viene alimentata attraverso l'apertura della finestra e costituisce il circuito primario del trasformatore di corrente a innesto. I trasformatori di corrente in cassa stampata sono utilizzati prevalentemente per il montaggio su rotaie conduttrici. Grazie a un'ulteriore sigillatura è possibile ottenere la tenuta alle gocce e una maggiore resistenza agli urti e alle vibrazioni con carico meccanico (IEC 68). Si tratta della forma più comune ed economica di trasformatore di corrente. Tuttavia, il conduttore primario deve essere scollegato durante l'installazione. Questa forma di trasformatore è quindi la più utilizzata nelle installazioni di nuovi impianti. Caratteristiche generali, tipo ASK Custodia in plastica infrangibile Policarbonato nero Ritardante di fiamma Autoestinguente Alloggiamento del trasformatore saldato a ultrasuoni Terminali secondari nichelati con vite più/meno M 5 x 8 mm, coppia di serraggio max. 2 Nm Sportello di chiusura secondario integrato Sezione di connessione: max 4 mm2 con puntale, 6 mm2 solido Proprietà generali, tipo CTB Certificato UL Il primo trasformatore di corrente al mondo con tecnologia di connessione senza viti - morsettiera a molla Opzione di connessione innovativa e rapida (frontale o superiore) per conduttori rigidi e flessibili (max. 4 mm2 - non sono necessari i capicorda) Resistente agli urti e alle vibrazioni, elevata forza di tenuta meccanica Connessione a tenuta di gas che non richiede manutenzione Elevata resistenza alla corrente
