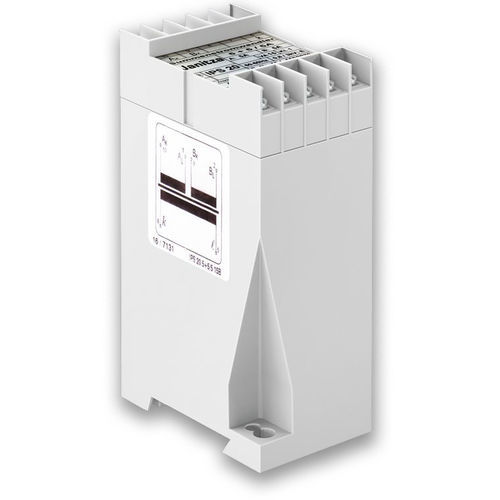

Se la misurazione della corrente viene effettuata con due o più trasformatori di corrente (ad esempio due trasformatori) e se si deve calcolare il consumo totale, i segnali secondari dei singoli trasformatori di corrente possono essere sommati con l'aiuto di trasformatori di corrente sommatori. In questo modo è possibile registrare il consumo totale con un solo strumento di misura. L'uscita del trasformatore di corrente sommatore è un segnale di misura standardizzato. Oltre alla somma delle correnti di ingresso, il totale viene diviso per il numero di sommatori (numero di ingressi).
Somma delle correnti secondarie di più trasformatori principali
Accesso alla misura possibile per uno strumento di misura
In uscita è disponibile un segnale di misura standardizzato
Distinzione tra trasformatori principali simili e dissimili
Custodia in plastica resistente allo scoppio in ABS, IP40
Potenza nominale: da 10 a 15 VA
Classe di precisione: 0.5 e 1
Corrente secondaria: 1 A e 5 A
Sezione massima del conduttore: 2,5 Ø solido, 1,5 Ø flessibile
Dimensioni: 115 x 45 x 73 mm (L x A x P)
---
