Software CAD CAM EDM

di progettazioneper GEDdi processo

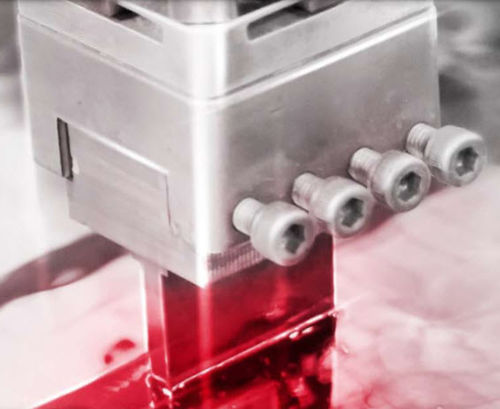

Il NX EDM Setup Generator permette processi integrati grazie al trasferimento senza soluzione di continuità dei vostri dati di setup alla macchina EDM. Grazie all'uso coerente delle informazioni esistenti, è possibile espandere il processo CAD/CAM per le vostre macchine per elettroerosione a tuffo. Utilizzo delle informazioni esistenti dall'assemblaggio dell'utensile Elevata sicurezza di processo grazie alla generazione diretta dei dati di offset degli elettrodi e dei dati tecnologici Risposta rapida alle modifiche di progettazione grazie al processo integrato Generazione automatica dei documenti di accompagnamento Può essere utilizzato con o senza NX EL Designer La base del NX EDM Setup Generator è un assemblaggio in cui il pezzo è un componente superiore e gli elettrodi sono componenti inferiori. La distanza e l'allineamento tra i sistemi di coordinate di questi componenti determinano le coordinate XYZ e la rotazione (asse C) degli elettrodi rispetto al pezzo. Informazioni aggiuntive come sottodimensionamento, numero di elettrodi ecc. possono essere assegnate ai componenti degli elettrodi come attributi del pezzo. Analogamente ai postprocessori, dopo che l'utente ha selezionato il sistema di coordinate desiderato, i dati vengono trasferiti in un formato specifico della macchina. I documenti di accompagnamento dell'officina possono essere generati automaticamente. Utilizzo della distanza e della rotazione degli elettrodi rispetto all'utensile Aumento dei dati tecnologici con attributi Scarico selettivo o completo degli elettrodi Possibilità di supportare formati specifici della macchina (ad esempio CSV) Generazione di documenti di accompagnamento
