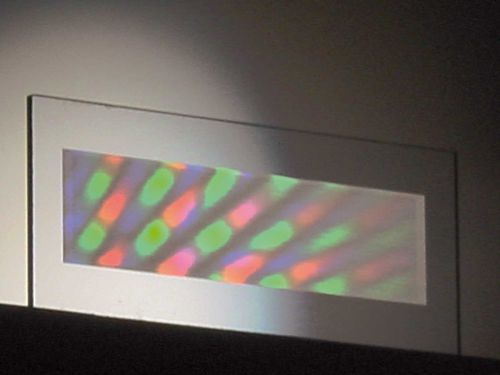

Matrice di lenti sferica

asfericaper allineamento

Array di micro-lenti: omogeneizzazione dei percorsi del fascio di luce e guida precisa del raggio Gli array di micro-lenti sono utilizzati principalmente per applicazioni che richiedono un elevato grado di precisione di allineamento in uno spazio ridotto. Jenoptik progetta e produce array di micro-lenti utilizzando la tecnologia in scala di grigi. Questo ci permette di ottenere una maggiore uniformità e fattori di riempimento più elevati rispetto a quanto sarebbe altrimenti possibile con altre tecnologie, come la tecnologia reflow. L'apertura delle singole lenti può essere rettangolare, quadrata, esagonale, rotonda o ellittica, mentre i profili delle lenti sono molto flessibili. Sono possibili anche configurazioni personalizzate per una maggiore distanza tra le lenti. Con lenti sferiche, asferiche e fuori asse e segmenti di lenti, garantiamo una precisione di posizionamento assoluta inferiore a 0,25 micrometri rispetto alla posizione ideale. Gli MLA possono essere allineati da fronte a retro con un'approssimazione di 1 micron, consentendo così di creare array monolitici di micro-lenti bifacciali. In questo modo si ottiene una funzionalità ancora maggiore in uno spazio ridotto.
