Condizionatore di segnale amplificatore 83162

in miniatura

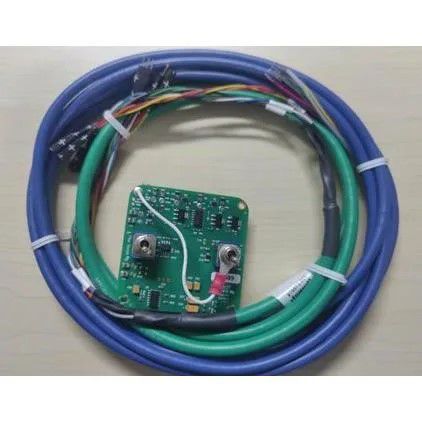

Il modello 83162 è un segnale di precisione a due canali scheda di condizionamento per l'utilizzo con tutte le miniature Jewell tilt sensori. La potente elettronica genera una corrente alternata bilanciata eccitazione del sensore per un massimo di due canali di inclinazione (X e Y), quindi amplificare, rettificare e filtrare la risposta del sensore a produrre un segnale di uscita DC di alto livello. L'uscita è ±8 VDC single-ended (±16 VDC differenziale). Le unità sono convenientemente dotate di due ingressi commutabili e impostazioni del filtro (alto/basso; on/off) per il segnale aggiunto flessibilità di elaborazione. L'83162 comprende anche un amplificatore per un sensore di temperatura LM35, e sarà segnali di inclinazione dell'azionamento e di temperatura oltre i 1000m di cavo lunghezze. Tutte le unità includono la calibrazione quando vengono ordinate con Sensori di inclinazione in miniatura di Jewell Instruments. Utilizzare il modello 83162 per prestazioni di punta del nostro 755-, 756-, o pacchetti di sensori di inclinazione in ceramica.
