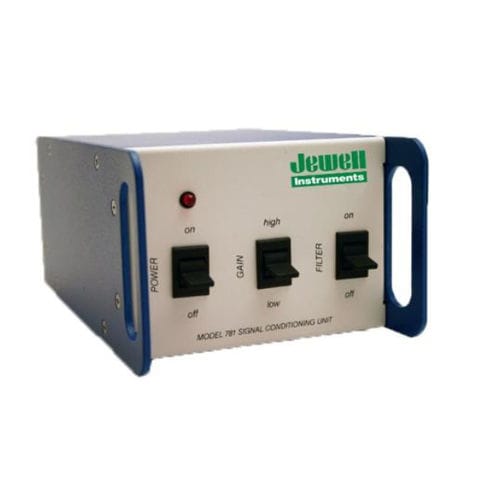

Condizionatore di segnale amplificatore 781

in miniatura

Il modello 781 è un condizionatore di precisione da banco a due canali per l'utilizzo con tutti i sensori di inclinazione in miniatura Jewell. L'elettronica potente genera un'eccitazione del sensore AC bilanciata per un massimo di due canali di inclinazione (X e Y), quindi amplifica, raddrizza e filtra la risposta del sensore per produrre un segnale di uscita DC di alto livello. L'uscita è di ±8 VDCsingle-ended (±16VDCdifferenziale). L'unità è dotata di due regolazioni del guadagno e dei filtri commutabili (alto/basso; on/off) per una maggiore flessibilità di elaborazione del segnale. Il 781 include anche un amplificatore per un sensore di temperatura LM35, e piloterà segnali di inclinazione e temperatura oltre i 1000 m di cavo. Tutte le unità includono la calibrazione se ordinate con i sensori di inclinazione in miniatura Jewell Instruments.
