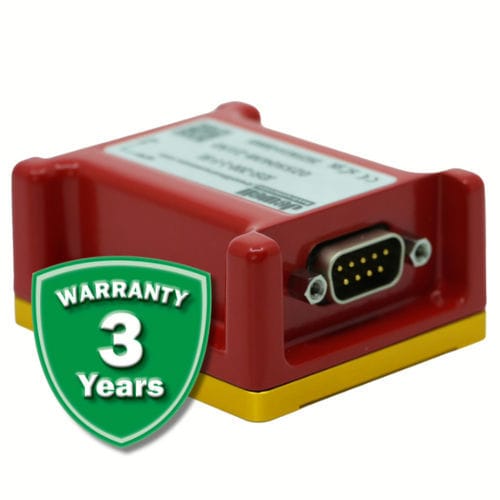

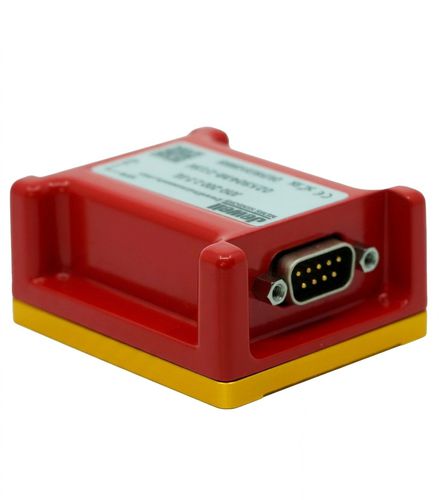

Inclinometro 2 assi JDHI-100/200

digitaleRS-485RS-232

I nuovi inclinometri digitali Ruby MEMS rappresentano la prossima generazione di sensori inerziali ad alte prestazioni di Jewell Instruments. Con un miglior rapporto qualità-prezzo, i nuovi sensori inerziali Ruby offrono una risoluzione, una risposta in frequenza e una larghezza di banda eccezionali, il tutto in un pacchetto IP67 che utilizza la stessa configurazione di montaggio dei sensori MEMS attuali di Jewell. - Dimensioni: 2,25 × 2,25 × 1,99 pollici - Intervalli: ±1° a ±90° - Compensazione della temperatura - Opzioni di interfaccia digitale: ASCII (RS-485/RS-232) e Modbus (RS-485) - Alta precisione con una risoluzione di 0,0001° - Intervallo di temperatura di funzionamento: -40° a +85°C - Sigillatura: IP67 - Opzioni di terminazione M12 e DB9 - Conforme a CE e RoHS Applicazioni: - Controllo della posizione di radar e antenne - Miniere - Monitoraggio di ponti e strutture - Livellamento delle piattaforme - Livellamento di utensili per macchine biaxiali per tunnel - Costruzione - Stabilità delle piattaforme offshore - Processo di produzione/fabbricazione - Monitoraggio geotecnico - Misurazione e controllo industriale Specifiche di prestazione: - Intervallo di misurazione (°): ±1, ±3, ±14,5, ±30, ±60, ±90 - Risoluzione digitale (°, max): 0,0001 - Ripetibilità (°): 0,01 - Disallineamento dell'asse trasversale (° max): ±0,25 - Larghezza di banda (Hz nom) (-3 dB): (Frequenza di campionamento) / 4 - Precisione - Sensore di temperatura (°C, max): ±2 Elettrico/Protocollo: - Numero di assi: 1 o 2 - Intervallo di tensione di ingresso (VDC): 5 min, 9 a 36 tip, 38 max, protetto contro l'inversione di polarità - Potenza - Terminazione RS-485 abilitata (mW, max): 800,0 - Potenza - Terminazione RS-485 disabilitata (mW, max): 600,0 - Isolamento galvanico – Ingressi di potenza (rms): 2000 - Protocollo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU - Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max) - Impostazioni di comunicazione: 8 bit, 1 bit di stop, pari | dispari - Frequenza di campionamento dei dati (Hz): 3,9, 7,8, 15,6, 31,2, 62,5, 125 - ID nodo: 0+ultimi 2 cifre del numero di serie - Filtraggio: Selezionabile dall'utente - Terminazione del bus – Interna (120Ω): On/Off Ambiente/Meccanico: - Intervallo di temperatura di funzionamento: -40° a +85 °C - Intervallo di temperatura di stoccaggio: -55° a +105 °C - Urto: 100 g, 0,011 sec, ½ seno - Sigillatura: IP67 (quando collegato a un connettore IP67)
