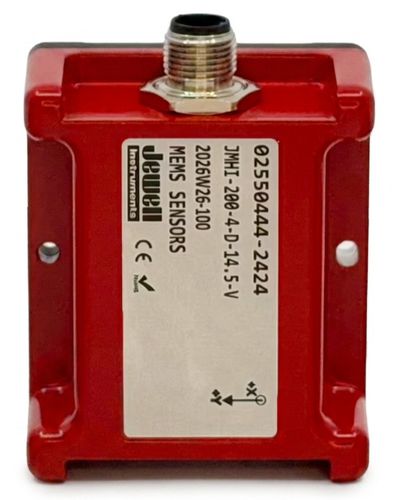

Inclinometro due assi JMHI-200-V

0-5 Vanalogicocon uscita in tensione

Panoramica
La serie JMHI-200-V è un inclinometro verticale analogico MEMS di Jewell Instruments progettato per misure di inclinazione verticale in applicazioni industriali. Fornito in un involucro montabile verticalmente che elimina la necessità di staffe aggiuntive, offre opzioni di uscita selezionabili e specifiche di prestazione strette per sistemi di controllo e monitoraggio.

Caratteristiche principali

• Intervalli di misura: ±14,5°, ±30°, ±60°, ±90°
• Opzioni di uscita: ±5V, 4–20 mA, 0–5V
• Risoluzione: fino a 0,001–0,002°
• Rumore di uscita: fino a 0,00125 Vrms
• Temperatura di esercizio: -40 °C a +85 °C
• Protezione: IP67
• Terminazione: connettore M12
• Conforme RoHS

Applicazioni

• Controllo posizione radar e antenne
• Monitoraggio inclinazione in miniere e macchine pesanti
• Monitoraggio strutturale di ponti
• Livellamento di piattaforme e macchine
• Livellamento di utensili biaxiali e macchine per lo scavo di gallerie
• Costruzione e ingegneria civile
• Monitoraggio stabilità piattaforme offshore
• Controllo dei processi produttivi
• Monitoraggio geotecnico
• Misura e controllo industriale

Dimensioni
2.25 × 2.25 × 1.99 in

Specifiche di prestazione (sintesi)
Intervalli di misura (°): ±14,5 | ±30 | ±60 | ±90
Gamma di tensione di uscita (VDC): ±5 per tutti gli intervalli
Coefficiente di temperatura del fattore di scala (PPM/°C max): 150 (tutti gli intervalli)
Sensibilità dell'uscita a 0° per temperatura (V/°C max): ±0,005 | ±0,0025 | ±0,00144 | ±0,00125 (per ±14,5, ±30, ±60, ±90 rispettivamente)
Disallineamento asse trasversale (° max): ±0,15
Risoluzione (° max): 0,001 (tabella prestazioni) — il sommario prodotto può indicare anche 0,002°
Non linearità (% FRO max): 0,06
Non ripetibilità / isteresi (° max): 0,004
Larghezza di banda (Hz nominale) (-3 dB): 5

Elettrico & Ambientale (sintesi)
Numero di assi: 2
Gamma di tensione di ingresso (VDC): ±12 a ±18
Corrente di ingresso (mA max): 22
Impedenza di uscita (Ω, nom): <1
Temperatura di funzionamento (°C): -40 a +85
Temperatura di stoccaggio (°C): -40 a +95
Vibrazione: 20 grms, 5 Hz a 2 kHz
Shock: 180 g, 0,011 s, 1/2 sine
Classe di protezione (IEC 529): IP67

Specifiche tecniche

• Modello / Serie: JMHI-200-V series
• Marca: Jewell Instruments
• Assi: 2 (doppio asse)
• Intervalli disponibili: ±14,5°, ±30°, ±60°, ±90°
• Opzioni di segnale di uscita: ±5V, 4–20 mA, 0–5V
• Gamma di tensione di uscita: ±5 VDC (secondo la tabella prestazioni)
• Risoluzione: 0,002° (sintesi prodotto); 0,001° (tabella prestazioni)
• Rumore di uscita: fino a 0,00125 Vrms
• Coefficiente di temperatura del fattore di scala: 150 PPM/°C (max)
• Sensibilità dell'uscita a 0° per temperatura: fino a ±0,005 / ±0,0025 / ±0,00144 / ±0,00125 V/°C a seconda dell'intervallo
• Non linearità: 0,06% FRO (max)
• Isteresi / Non ripetibilità: 0,004° (max)
• Larghezza di banda: 5 Hz (-3 dB)
• Alimentazione: ±12 a ±18 VDC; corrente max 22 mA
• Impedenza di uscita: <1 Ω (nominale)
• Temperatura di funzionamento: -40 a +85°C; stoccaggio: -40 a +95°C
• Vibrazione: 20 grms (5 Hz a 2 kHz)
• Shock: 180 g, 0,011 s, 1/2 sine
• Grado di protezione / Sigillatura: IP67
• Terminazione: connettore M12
• Conforme RoHS
• Dimensioni: 2.25 × 2.25 × 1.99 in
