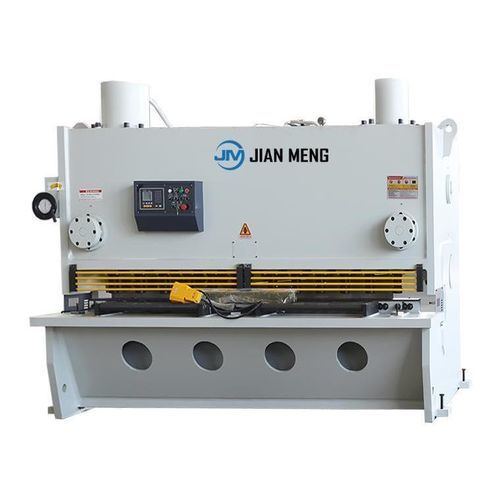

Cesoia idraulica QC11Kper lamieraa ghigliottinalineare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Azionamento
- idraulica
- Applicazioni
- per lamiera
- Tipo
- a ghigliottina
- Altre caratteristiche
- CNC, lineare
- Spessore della lamiera
Max.: 30 mm
(1,18 in)Min.: 6 mm
(0,24 in)- Lunghezza di lavoro
Max.: 6.000 mm
(236,22 in)Min.: 2.500 mm
(98,43 in)
Descrizione
Descrizione generale
La macchina di taglio a guillotina idraulica Jianmeng è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua libera lama regolabile e angolo. La macchina per tagliare la guillotina idraulica Jianmeng QC11K è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua spaziatura e dell'angolo regolabili della lama. Quando si tagliano fogli con uno spessore superiore a 13 millimetri, il taglio a ghigliottina ha molti vantaggi rispetto ad altri tipi di tagliere, tra cui sconti sui prezzi e alta precisione di taglio.
Analisi dello stress e analisi degli elementi finiti
Il software CAE SOLIDWORKS può essere utilizzato per analizzare la struttura statica lineare, le sollecitazioni e la deformazione dei telai di piegatrici e tagliatrici laser. FEA è molto significativo per situazioni con strutture complesse, carichi altamente complessi, modellazione transitoria e combinazioni dei fattori di cui sopra.
Sistema CNC
Gruppo valvole idrauliche
Questa macchina adotta gruppo di valvole idrauliche di marca. A causa della sua funzione di protezione contro il sovraccarico di pressione dell'olio, le perdite di olio e il blocco della valvola si verificano raramente. Il monitoraggio della pressione dell'olio in tempo reale garantisce un flusso fluido di olio e un funzionamento stabile delle attrezzature.
Regolazione automatica dell'angolo
Dispositivo di regolazione dell'angolo di taglio elettrico, senza necessità di regolazione manuale, regola automaticamente l'angolo di taglio in base allo spessore del foglio.
Indietro calibro
Uno dei fattori importanti della capacità di taglio è la progettazione e la stabilità del materiale del tappo posteriore. Il taglio di alta qualità può essere raggiunto solo con prodotti eccellenti, stabilità e ritorno preciso. Il movimento del sistema di fermo posteriore della vite a sfera ad alta velocità è supportato anche da guide lineari, che aiutano il fermo posteriore a raggiungere una durata di vita più lunga, una maggiore sensibilità e una maggiore resistenza a qualsiasi collisione.
Motore principale
L'uso di motori di marca aumenta la durata della macchina e la mantiene in funzione in un ambiente a basso rumore. Il livello di potenza e le dimensioni di installazione del motore sono conformi alle norme IEC, rendendolo molto facile da usare e mantenere. Possibilità di personalizzare la potenza e la tensione della macchina per soddisfare le specifiche esigenze di tensione della posizione del cliente.
Specifiche tecniche
Spessore di taglio, Larghezza di taglio, Tempi di ictus, Viaggio materiale posteriore, Potenza principale del motore, Angolo di taglio, Dimensioni esterne, Peso
6×2500: 6 mm, 2500 mm, 12 min-1, 20-600 mm, 7.5 kW, 30′-2°, 3300×1580×2010 mm, 5 t
6×3200: 6 mm, 3200 mm, 10 min-1, 20-600 mm, 7.5 kW, 30′-2°, 4000×1680×2010 mm, 6.4 t
6×4000: 6 mm, 4000 mm, 9 min-1, 20-600 mm, 11 kW, 30′-2°, 4810×1730×2075 mm, 8.1 t
8×2500: 8 mm, 2500 mm, 11 min-1, 20-600 mm, 11 kW, 30′-2°, 3300×1600×4810 mm, 5.6 t
8×3200: 8 mm, 3200 mm, 10 min-1, 20-600 mm, 11 kW, 30′-2°, 3880×1630×2010 mm, 6.8 t
8×4000: 8 mm, 4000 mm, 8 min-1, 20-600 mm, 15 kW, 30′-2°, 4810×1800×2125 mm, 9.8 t
10×3200: 10 mm, 3200 mm, 8 min-1, 20-600 mm, 15 kW, 30′-2°, 3975×1800×2205 mm, 8.9 t
12×2500: 12 mm, 2500 mm, 8 min-1, 20-800 mm, 15 kW, 30′-2°30′, 3275×1825×2180 mm, 8 t
12×3200: 12 mm, 3200 mm, 7 min-1, 20-800 mm, 15 kW, 30′-2°30′, 3975×1860×2295 mm, 9.5 t
12×4000: 12 mm, 4000 mm, 7 min-1, 20-800 mm, 22 kW, 30′-2°30′, 4880×2100×2460 mm, 14 t
16×2500: 16 mm, 2500 mm, 7 min-1, 20-800 mm, 22 kW, 30′-2°30′, 3315×1950×2345 mm, 10.9 t
16×3200: 16 mm, 3200 mm, 6 min-1, 20-800 mm, 22 kW, 30′-2°30′, 4015×2000×2350 mm, 13.4 t
20×2500: 20 mm, 2500 mm, 6 min-1, 20-800 mm, 30 kW, 30′-2°30′, 3435×2220×2470 mm, 15.3 t
20×3200: 20 mm, 3200 mm, 5 min-1, 20-800 mm, 30 kW, 30′-2°30′, 4235×2220×2470 mm, 18 t
25×3200: 25 mm, 3200 mm, 5 min-1, 20-800 mm, 45 kW, 30′-3°, 4715×2380×2965 mm, 24 t
25×4000: 25 mm, 4000 mm, 4 min-1, 20-800 mm, 45 kW, 30′-3°, 5110×2590×3200 mm, 31 t
25×6000: 25 mm, 6000 mm, 5 min-1, 20-1000 mm, 37*2 kW, 30′-3°, 7515×2965×3740 mm, 55.5 t
30×2500: 30 mm, 2500 mm, 4 min-1, 20-1000 mm, 55 kW, 30′-3°30′, 3755×2500×3000 mm, 27 t
Caratteristiche / Specifiche tecniche
La macchina di taglio a guillotina idraulica Jianmeng è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua libera lama regolabile e angolo. La macchina per tagliare la guillotina idraulica Jianmeng QC11K è diventata una scelta popolare per gli utenti per tagliare la lamiera a causa della sua spaziatura e dell'angolo regolabili della lama. Quando si tagliano fogli con uno spessore superiore a 13 millimetri, il taglio a ghigliottina ha molti vantaggi rispetto ad altri tipi di tagliere, tra cui sconti sui prezzi e alta precisione di taglio.
Analisi dello stress e analisi degli elementi finiti
Il software CAE SOLIDWORKS può essere utilizzato per analizzare la struttura statica lineare, le sollecitazioni e la deformazione dei telai di piegatrici e tagliatrici laser. FEA è molto significativo per situazioni con strutture complesse, carichi altamente complessi, modellazione transitoria e combinazioni dei fattori di cui sopra.
Sistema CNC
- Sistema CNC ESTUNE21S
- Display idraulico ad alta definizione
- Controllo motori ordinari e convertitori di frequenza
- Posizionamento intelligente dell'asse X
- Programmazione multipassaggio, 40 programmi, ognuno con 25 passaggi
- Funzione relè del tempo integrata
- Commutazione funzione un clic
- Funzione di posizionamento unilaterale
- Backup e ripristino dei parametri con un solo clic
- Cinese e Inglese
- Sistema metrico
Gruppo valvole idrauliche
Questa macchina adotta gruppo di valvole idrauliche di marca. A causa della sua funzione di protezione contro il sovraccarico di pressione dell'olio, le perdite di olio e il blocco della valvola si verificano raramente. Il monitoraggio della pressione dell'olio in tempo reale garantisce un flusso fluido di olio e un funzionamento stabile delle attrezzature.
Regolazione automatica dell'angolo
Dispositivo di regolazione dell'angolo di taglio elettrico, senza necessità di regolazione manuale, regola automaticamente l'angolo di taglio in base allo spessore del foglio.
Indietro calibro
Uno dei fattori importanti della capacità di taglio è la progettazione e la stabilità del materiale del tappo posteriore. Il taglio di alta qualità può essere raggiunto solo con prodotti eccellenti, stabilità e ritorno preciso. Il movimento del sistema di fermo posteriore della vite a sfera ad alta velocità è supportato anche da guide lineari, che aiutano il fermo posteriore a raggiungere una durata di vita più lunga, una maggiore sensibilità e una maggiore resistenza a qualsiasi collisione.
Motore principale
L'uso di motori di marca aumenta la durata della macchina e la mantiene in funzione in un ambiente a basso rumore. Il livello di potenza e le dimensioni di installazione del motore sono conformi alle norme IEC, rendendolo molto facile da usare e mantenere. Possibilità di personalizzare la potenza e la tensione della macchina per soddisfare le specifiche esigenze di tensione della posizione del cliente.
Specifiche tecniche
Spessore di taglio, Larghezza di taglio, Tempi di ictus, Viaggio materiale posteriore, Potenza principale del motore, Angolo di taglio, Dimensioni esterne, Peso
6×2500: 6 mm, 2500 mm, 12 min-1, 20-600 mm, 7.5 kW, 30′-2°, 3300×1580×2010 mm, 5 t
6×3200: 6 mm, 3200 mm, 10 min-1, 20-600 mm, 7.5 kW, 30′-2°, 4000×1680×2010 mm, 6.4 t
6×4000: 6 mm, 4000 mm, 9 min-1, 20-600 mm, 11 kW, 30′-2°, 4810×1730×2075 mm, 8.1 t
8×2500: 8 mm, 2500 mm, 11 min-1, 20-600 mm, 11 kW, 30′-2°, 3300×1600×4810 mm, 5.6 t
8×3200: 8 mm, 3200 mm, 10 min-1, 20-600 mm, 11 kW, 30′-2°, 3880×1630×2010 mm, 6.8 t
8×4000: 8 mm, 4000 mm, 8 min-1, 20-600 mm, 15 kW, 30′-2°, 4810×1800×2125 mm, 9.8 t
10×3200: 10 mm, 3200 mm, 8 min-1, 20-600 mm, 15 kW, 30′-2°, 3975×1800×2205 mm, 8.9 t
12×2500: 12 mm, 2500 mm, 8 min-1, 20-800 mm, 15 kW, 30′-2°30′, 3275×1825×2180 mm, 8 t
12×3200: 12 mm, 3200 mm, 7 min-1, 20-800 mm, 15 kW, 30′-2°30′, 3975×1860×2295 mm, 9.5 t
12×4000: 12 mm, 4000 mm, 7 min-1, 20-800 mm, 22 kW, 30′-2°30′, 4880×2100×2460 mm, 14 t
16×2500: 16 mm, 2500 mm, 7 min-1, 20-800 mm, 22 kW, 30′-2°30′, 3315×1950×2345 mm, 10.9 t
16×3200: 16 mm, 3200 mm, 6 min-1, 20-800 mm, 22 kW, 30′-2°30′, 4015×2000×2350 mm, 13.4 t
20×2500: 20 mm, 2500 mm, 6 min-1, 20-800 mm, 30 kW, 30′-2°30′, 3435×2220×2470 mm, 15.3 t
20×3200: 20 mm, 3200 mm, 5 min-1, 20-800 mm, 30 kW, 30′-2°30′, 4235×2220×2470 mm, 18 t
25×3200: 25 mm, 3200 mm, 5 min-1, 20-800 mm, 45 kW, 30′-3°, 4715×2380×2965 mm, 24 t
25×4000: 25 mm, 4000 mm, 4 min-1, 20-800 mm, 45 kW, 30′-3°, 5110×2590×3200 mm, 31 t
25×6000: 25 mm, 6000 mm, 5 min-1, 20-1000 mm, 37*2 kW, 30′-3°, 7515×2965×3740 mm, 55.5 t
30×2500: 30 mm, 2500 mm, 4 min-1, 20-1000 mm, 55 kW, 30′-3°30′, 3755×2500×3000 mm, 27 t
Caratteristiche / Specifiche tecniche
- Lama regolabile e angolo di taglio regolabile
- Analisi FEA per struttura e sollecitazioni
- Sistema CNC avanzato ESTUNE21S
- Display idraulico ad alta definizione
- Motori di marca, conformi IEC
- Regolazione automatica dell'angolo di taglio
- Gruppo valvole idrauliche di marca con protezione sovraccarico
- Fermo posteriore con vite a sfera e guide lineari
- Possibilità di personalizzazione potenza e tensione
