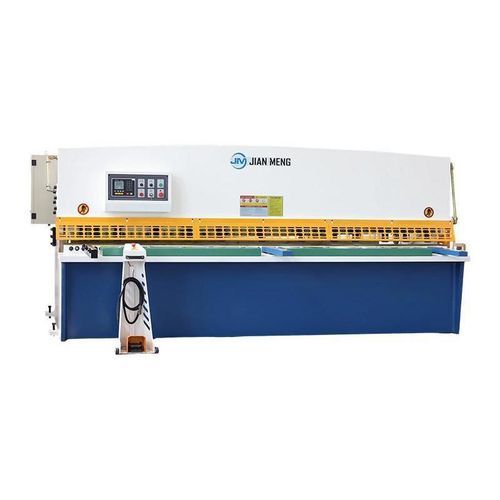

Cesoia idraulica QC12K

per lamieraa oscillazionelineare

Descrizione prodotto
Il taglio a fascia oscillante Jianmeng adotta tecnologia innovativa e ha una funzione elettrica di regolazione dell'angolo anteriore per garantire l'accuratezza di ogni taglio. La nostra tagliatrice idraulica oscillante è un prodotto popolare nel mercato attuale, fornendo soluzioni di alta qualità ed economiche per il taglio di fogli a lunghezza completa e ultra larghi.

Analisi dello stress e analisi degli elementi finiti
Il software CAE SOLIDWORKS può essere utilizzato per analizzare la struttura statica lineare, le sollecitazioni e la deformazione dei telaio di piegatrici e tagliatrici laser. Pertanto, FEA è molto significativo per situazioni con strutture complesse, carichi altamente complessi, modellazione transitoria e combinazioni dei fattori di cui sopra.

Sistema CNC
Sistema CNC ESTUNE21S
Display idraulico ad alta definizione
Controllo motori ordinari e convertitori di frequenza
Posizionamento intelligente dell'asse X
Programmazione multipassaggio, 40 programmi, ognuno con 25 passaggi
Funzione relè del tempo integrata
Commutazione funzione un clic
Funzione di posizionamento unilaterale
Backup e ripristino dei parametri con un solo clic
Cinese e Inglese
Sistema metrico

Gruppo valvole idrauliche
Questa macchina adotta gruppo di valvole idrauliche di marca. A causa della sua funzione di protezione contro il sovraccarico di pressione dell'olio, le perdite di olio e il blocco della valvola si verificano raramente. Il monitoraggio della pressione dell'olio in tempo reale garantisce un flusso fluido di olio e un funzionamento stabile delle attrezzature.

Ingresso di alimentazione
Il nostro design dell'ingresso di alimentazione soddisfa gli standard di sicurezza per garantire il funzionamento sicuro e affidabile della macchina. La nostra macchina fornisce Min altezza di alimentazione, che è uguale allo spessore del foglio; L'altezza massima di alimentazione è uguale allo spessore della lamiera più 20-25 millimetri. La macchina è anche dotata di viti di regolazione dell'altezza, rendendo facile per gli utenti personalizzare l'altezza di alimentazione. Le nostre macchine sono dotate di guardie anteriori e laterali per garantire il funzionamento sicuro degli operatori.

Indietro calibro
Uno dei fattori importanti della capacità di taglio è la progettazione e la stabilità del materiale del tappo posteriore. Il taglio di alta qualità può essere raggiunto solo con prodotti eccellenti, stabilità e ritorno preciso. Il movimento del sistema di fermo posteriore della vite a sfera ad alta velocità è supportato anche da guide lineari, che aiutano il fermo posteriore a raggiungere una durata di vita più lunga, una maggiore sensibilità e una maggiore resistenza a qualsiasi collisione.

Motore principale
L'uso di motori di marca aumenta la durata della macchina e la mantiene in funzione in un ambiente a basso rumore. Il livello di potenza e le dimensioni di installazione del motore sono conformi alle norme IEC, rendendolo molto facile da usare e mantenere. Abbiamo la possibilità di personalizzare la potenza e la tensione della macchina per soddisfare le specifiche esigenze di tensione della posizione del cliente.

Specifiche tecniche

Modello	Spessore di taglio (mm)	Larghezza di taglio (mm)	Tempi di ictus (min-1)	Viaggio materiale posteriore (mm)	Potenza principale del motore (kW)	Angolo di taglio (°)	Dimensioni esterne (mm)	Peso (t)
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×6000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8

Caratteristiche / Specifiche tecniche

• Tecnologia di taglio a fascia oscillante con regolazione elettrica dell'angolo anteriore
• Struttura analizzata tramite FEA per massima stabilità
• Sistema CNC ESTUNE21S con display idraulico ad alta definizione
• Programmazione multipassaggio, fino a 40 programmi
• Gruppo valvole idrauliche di marca con protezione sovraccarico
• Ingresso di alimentazione regolabile e sicuro
• Fermo posteriore con vite a sfera ad alta velocità e guide lineari
• Motore principale conforme a norme IEC, personalizzabile
• Disponibile in molteplici configurazioni di spessore e larghezza di taglio
