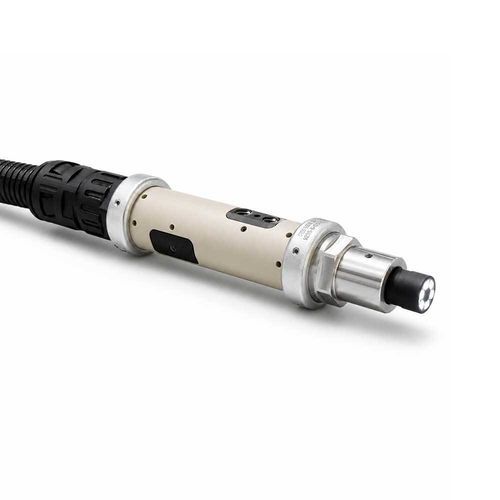

Apparecchio di misura dimensionale PROMAC-X

Panoramica
PROMAC-X è uno strumento di precisione per la misura dell'usura dell'alesaggio interno, corrosione, ovalizzazione e difetti superficiali su componenti cilindrici di processo come i cilindri dell'estrusore e i cilindri materiale. Quantifica i livelli di usura, individua le aree danneggiate, valuta la vita residua e supporta la manutenzione predittiva nei settori della plastica, delle fibre chimiche e della gomma.

Ispezione preventiva dei cilindri dell'estrusore
PROMAC-X è progettato per la diagnostica preventiva dell'usura durante la manutenzione ordinaria. Le misurazioni possono essere eseguite senza lo smontaggio completo della sezione di processo: le viti vengono rimosse e il cilindro deve essere pulito e raffreddato. Ciò riduce i tempi di ispezione e la manodopera rispetto ai metodi tradizionali. Durante la scansione, PROMAC-X registra il profilo interno per identificare la profondità di usura, le aree di corrosione, le variazioni di ovalità e i depositi superficiali anomali. I dati ottenuti consentono di decidere sulla prosecuzione dell'esercizio, pianificare la manutenzione e prolungare la vita utile.

Condizioni di usura del cilindro
Tipologie di usura normale identificate:

• Abrasione
• Corrosione

Esempio di usura anomala:

• Aderenza / attrito (accumulo di materiale che provoca condizioni superficiali anomale)

SOLUTION
Sensori elettronici
Misura a 4 punti con posizioni fisse per acquisire il profilo dell'alesaggio e i difetti locali.

Campo di misura
Diametro di ispezione dell'alesaggio interno: Ø25 - Ø50 mm
Diametro di ispezione personalizzabile: Ø50 - Ø450 mm

Output di misura e reportistica
Report di ispezione automatico con diagrammi di usura e mappe a colori per una valutazione rapida.

Aree di usura codificate per colore

• Verde = Entro i limiti di usura
• Giallo = Avviso, vicino ai limiti di tolleranza
• Rosso = Area usurata, sostituire cilindro / liner

Note aggiuntive
Destinato ai cilindri di estrusori a doppia vite e a vite singola e ad apparecchiature cilindriche simili. La misurazione può essere eseguita senza smontaggio completo quando le viti sono rimosse e il cilindro è pulito e raffreddato.

Specifiche tecniche

• Potenza: <0.5 kW
• Alimentazione: 24 VDC
• Dimensioni complessive: Ø20 mm × 150 mm
• Peso totale: 0.5 kg (testa di misura)
• Precisione: ±0.01 mm
• Risoluzione assiale: 3–5 mm
• Efficienza di misurazione: entro 30 min
• Temperatura di esercizio: <50 ℃
• Condizione interna richiesta: pulito, liscio
