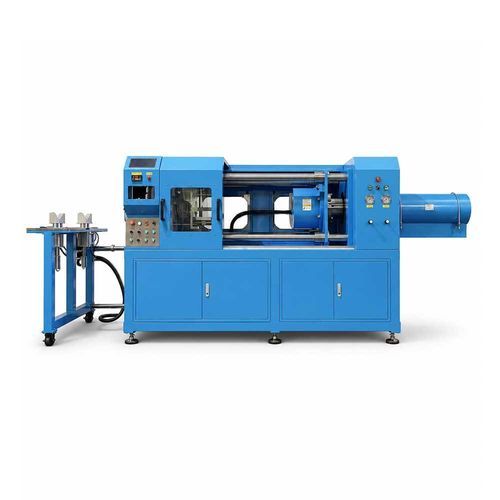

Macchina per smontaggio attrezzi per pallet PRO-EASY

Panoramica del prodotto
La PRO-PRO-EASY D30/150 è una macchina industriale per la rimozione controllata degli elementi vite e degli alberi di estrusori. La struttura di serraggio universale brevettata supporta diametri vite da Ø30 a Ø150 mm ed elimina la frequente sostituzione di attrezzature dedicate, migliorando la flessibilità dell'officina e riducendo i tempi di set-up.

Soluzione di smontaggio idraulico flessibile per la manutenzione delle viti dell'estrusore
Progettata per manutenzione, riparazione e cambi di materiale, la macchina combina serraggio idraulico, riscaldamento controllato e supporti ausiliari per gestire assemblaggi incollati, extra lunghi o di alto valore con minima intervento manuale.

Descrizione funzionale chiave
Il controllo idraulico fornisce forza di serraggio e smontaggio regolabile per estrarre gli elementi vite limitando la deformazione dell'albero e i danni superficiali. Un mandrino in lega di alluminio protegge le superfici di accoppiamento. Il sistema include un'unità ausiliaria di smontaggio e un telaio di supporto per alberi extra lunghi o fortemente incollati per ridurre i fermi macchina.

Caratteristiche

• Intervallo diametro vite: Ø30–Ø150 mm.
• Pressione di serraggio e smontaggio regolabile tramite sistema idraulico; mandrino in lega di alluminio per proteggere alberi e viti.
• Unità ausiliaria di smontaggio per casi difficili ed elementi incollati.
• Telaio di supporto ausiliario per alberi extra lunghi o sovraccarichi per assicurare l'allineamento durante lo smontaggio.
• Progettata per ridurre la movimentazione manuale e accelerare i cicli di manutenzione.

Struttura e componenti

• Morsetti in alluminio: Morsetti intercambiabili adattati al profilo vite, montati sul mandrino idraulico e azionati dal pannello di controllo.
• Attrezzatura di smontaggio KB: Perni di posizionamento vicino alla linea centrale della vite; per elementi corti, le viti adiacenti possono agevolare l'espulsione.
• Pinza di smontaggio vite: Pinza dedicata per estrazione assiale; compatibile con manicotti di estensione per elementi incassati.
• Sistema di riscaldamento ad alta frequenza: Controllo preciso del preriscaldamento; diametro interno della bobina 20–40 mm superiore al diametro esterno della vite; specifiche della bobina personalizzabili.
• Rimozione lato motore: Metodo con collare semicircolare e asta di serraggio con marcia lenta per liberare progressivamente gli elementi adiacenti; utilizzare manicotto di estensione e pinza di smontaggio per spingere gli elementi.

Smontaggio completato
La procedura segue una sequenza controllata per proteggere viti e alberi. Dopo l'estrazione, i componenti devono essere posizionati secondo le procedure di officina (ad es. su pallet) e lasciati raffreddare prima delle successive operazioni.

Specifiche tecniche

• Diametro di smontaggio: Ø30 – Ø150 mm
• Lunghezza di smontaggio: Illimitata (supporti ausiliari disponibili per alberi extra lunghi)
• Tensione: AC 380V
• Potenza totale: 45 kW
• Potenza idraulica: 6 kW
• Tipo di olio idraulico: AW46
• Intervallo di riscaldamento: 0–600 °C
• Forza di serraggio: 0–50 tonnellate (regolabile)
• Pressione dell'aria richiesta: >0,5 MPa
• Sistema idraulico: Rexroth
• Sistema elettrico: Schneider
• Peso totale: 2450 kg
• Dimensioni (L×W×H): 3950 × 1000 × 1800 mm
• Denominazione modello: PRO-PRO-EASY D30/150
