Stepper per albero di trasmissione 8HS20 series

per albero di trasmissioneper alberoper albero

Panoramica prodotto

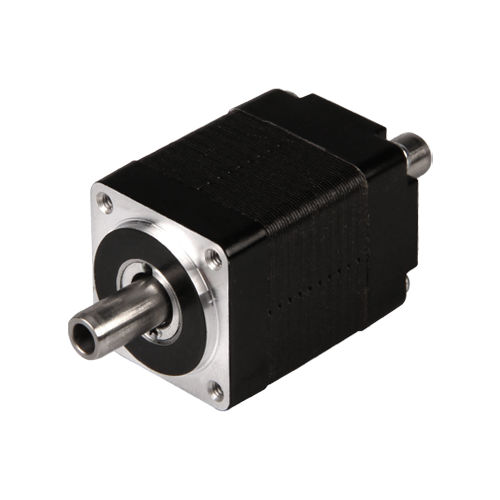

Il motore passo-passo ad albero cavo Taglia 8 (20 mm) di DINGS fornisce fino a 0,02 N·m di coppia di mantenimento ed è disponibile in due varianti di lunghezza e caratteristiche elettriche. L'albero cavo consente applicazioni pass-through e l'integrazione di encoder di tipo cavo per installazioni compatte.

Caratteristiche del motore
Numero modello | Tensione nominale (V) | Corrente (A) (RMS) | Resistenza (Ω) | Induttanza (mH) | Coppia di mantenimento (N·m) | Coppia di detent (N·m) | Lunghezza motore (mm)
8HS2028 | 2.55 | 0.5 | 5.1 | 1.5 | 0.014 | 0.002 | 28
8HS2038 | 4.4 | 0.5 | 8.8 | 2.7 | 0.020 | 0.004 | 38

Disegno dimensionale
Sono forniti disegni dimensionali e immagini prodotto per la Taglia 8 (20 mm) per verificare dimensioni complessive e di montaggio durante l'integrazione.

Curve di coppia
CONDIZIONI DI TEST: Misurato a 24 VDC con driver chopper bipolare DS-OLS8-FRS4 alla corrente nominale (RMS). La coppia varia in funzione della tensione di alimentazione e delle impostazioni del driver; si raccomanda un margine di progetto del 50 % per un funzionamento affidabile.

Opzioni

• Opzione encoder EK1 disponibile con risoluzioni multiple e tipi di uscita.

Risoluzione (CPR): 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000

Codici uscita single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Codici uscita differenziale: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P

Specifiche tecniche

• Marca: DINGS
• Famiglia prodotto: serie 8HS20 — Motore passo-passo ad albero cavo (Taglia 8 / 20 mm)
• Modelli disponibili: 8HS2028 (lunghezza 28 mm), 8HS2038 (lunghezza 38 mm)
• Coppia di mantenimento massima: fino a 0,020 N·m (a seconda del modello)
• Dati elettrici (8HS2028): Tensione nominale 2,55 V; Corrente 0,5 A (RMS); Resistenza 5,1 Ω; Induttanza 1,5 mH
• Dati elettrici (8HS2038): Tensione nominale 4,4 V; Corrente 0,5 A (RMS); Resistenza 8,8 Ω; Induttanza 2,7 mH
• Coppia di detent: 0,002 N·m (8HS2028), 0,004 N·m (8HS2038)
• Condizioni di test: 24 VDC con driver DS-OLS8-FRS4 bipolare alla corrente nominale
• Opzioni: Encoder EK1 — risoluzioni multiple, uscite single-ended o differenziali
• Personalizzazione: avvolgimenti speciali, modifiche all'albero e assemblaggio encoder cavo disponibili su richiesta
