Stepper per albero di trasmissione 14HS20 series

per albero di trasmissioneper alberoper albero

Panoramica del prodotto

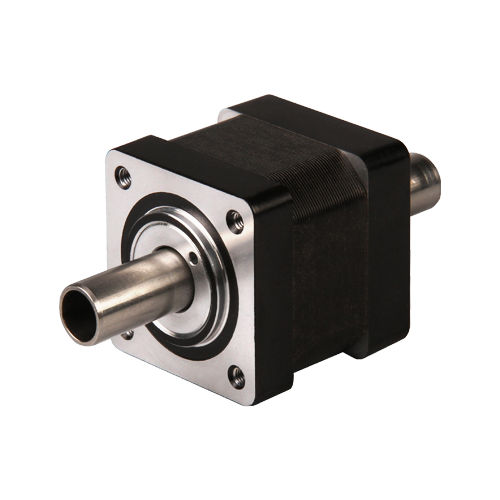

Il motore passo-passo ad albero cavo Taglia 14 (35 mm), disponibile nei modelli 14HS2033 e 14HS2045, eroga fino a 0,36 N·m di coppia di mantenimento ed è progettato per sistemi di movimento industriali compatti che richiedono il passaggio dell'albero o l'integrazione diretta di un encoder.

Caratteristiche del motore
Numero modello; Tensione nominale (V); Corrente (A [RMS]); Resistenza (Ω); Induttanza (mH); Coppia di mantenimento (N·m); Coppia di bloccaggio (N·m); Lunghezza motore (mm)
14HS2033; 3,5; 1,0; 3,5; 3,6; 0,15; 0,006; 33,6
14HS2045; 6; 1,0; 6; 7,8; 0,32; 0,01; 45,6

Disegno delle dimensioni
Disegni dimensionali e immagini prodotto per la Taglia 14 (35 mm) sono forniti per supportare l'integrazione meccanica e la verifica del layout.

Curve di prestazione della coppia
CONDIZIONE DI TEST
Misurato a 24 VDC con il driver chopper bipolare DS-OLS8-FRS4 alla corrente nominale (RMS). La coppia del motore varia in base alla tensione di alimentazione e alle impostazioni del driver; si raccomanda un margine di progetto del 50% per applicazioni industriali continue.

Opzioni — Opzione encoder

• Risoluzione (CPR): 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000
• Codici di uscita single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
• Codici di uscita differenziale: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q

Specifiche tecniche

• Serie: Motore passo-passo ad albero cavo (Taglia 14 / 35 mm)
• Coppia di mantenimento massima: 0,36 N·m
• Modello 14HS2033 — Tensione nominale: 3,5 V; Corrente (RMS): 1,0 A; Resistenza: 3,5 Ω; Induttanza: 3,6 mH; Coppia di mantenimento: 0,15 N·m; Coppia di bloccaggio: 0,006 N·m; Lunghezza motore: 33,6 mm
• Modello 14HS2045 — Tensione nominale: 6 V; Corrente (RMS): 1,0 A; Resistenza: 6 Ω; Induttanza: 7,8 mH; Coppia di mantenimento: 0,32 N·m; Coppia di bloccaggio: 0,01 N·m; Lunghezza motore: 45,6 mm
• Condizione di test per le curve di coppia: 24 VDC con driver DS-OLS8-FRS4 (bipolare) alla corrente nominale (RMS)
• Opzioni: integrazione encoder ad albero cavo, avvolgimenti speciali e modifiche dell'albero — contattare DINGS per configurazione e tempi di consegna
