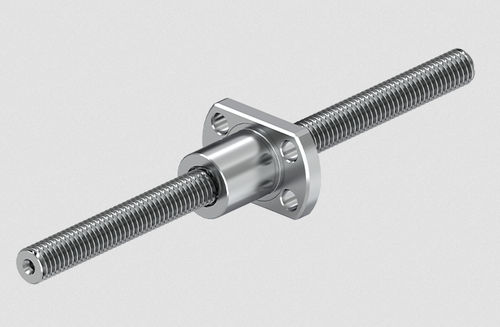

Dado a collarino FBG

per vite a sfera

Panoramica del prodotto
Dado singolo flangiato, tipo 1, nelle serie FBG (rettificato) e FBR (imbiancato/laminato), per applicazioni con viti a ricircolo di sfere che richiedono fissaggio a flangia e opzioni di gioco assiale o precarico.

Costruzione del numero di parte
Esempio (parti da sinistra a destra):
FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001

• ① Series: FBG = Dado singolo flangiato (rettificato), FBR = Dado singolo flangiato (laminato)
• ② Diametro vite (mm): 06 = 6 mm
• ③ Passo (mm): 01 = Passo standard a sfere, 1 mm; 01K = Passo non standard a sfere, 1 mm
• ④ Tipo di ritorno delle sfere: D = Tipo deflettore; S = Tipo deflettore terminale; T = Tipo tubo di ritorno; C = Tipo cappuccio terminale
• ⑤ Opzione personalizzata (non standard)
• ⑥ Lunghezza sezione filettata (mm): il punto decimale è indicato con "_"
• ⑦ Direzione filettatura: R = Destra; L = Sinistra; LR = Destra e sinistra
• ⑧ Lunghezza totale vite (mm): il punto decimale è indicato con "_"
• ⑨ Classe di precisione: C3 = JIS C3; C5 = JIS C5; C7 = JIS C7; C10 = JIS C10
• ⑩ Gioco assiale: Z = Precarico; T = ≤ 0.005 mm; S = ≤ 0.02 mm; N = ≤ 0.05 mm
• ⑪ Numero di serie personalizzato

Dimensioni meccaniche
Disegno delle dimensioni disponibile per FBG / FBR tipo 1 (illustrazione delle dimensioni di montaggio e delle dimensioni complessive).

Tabella dimensionale - Dado singolo flangiato tipo 1
Intestazione: Tipo di dado | Diametro vite D (mm / inch) | Passo (mm / inch) | Diametro dado D (mm / inch) | Lunghezza complessiva dado L (mm / inch) | Lunghezza di montaggio L1 (mm / inch) | Diametro flangia Df (mm / inch) | Spessore flangia F (mm / inch) | Diametro foro montaggio X (mm / inch) | Diametro circonferenza bulloni (PCD) (mm / inch) | Larghezza facciale dado V (mm / inch) | Carico dinamico base Ca (N) | Carico statico base Coa (N)
Riga1: 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450
Riga2: 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600
Riga3: 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800
Riga4: 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900
Riga5: 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000
Riga6: 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400

Caratteristiche / Specifiche tecniche

• Serie: FBG (rettificato) e FBR (laminato)
• Tipo di prodotto: Dado singolo flangiato - tipo 1
• Diametri vite indicati: 6 mm, 8 mm, 12 mm
• Opzioni di passo indicate: 1 mm (standard), 5 mm, 6 mm, 8 mm, 10 mm, 12 mm (e varianti non standard come 01K)
• Tipi di ritorno sfere: Deflettore (D), Deflettore terminale (S), Tubo di ritorno (T), Cappuccio terminale (C)
• Direzioni filetto: Destra (R), Sinistra (L), LR (entrambe)
• Classi di precisione: JIS C3, C5, C7, C10
• Gioco assiale / Opzioni precarico: Precarico (Z), ≤0.005 mm (T), ≤0.02 mm (S), ≤0.05 mm (N)
• Dati dimensionali: tabella completa delle dimensioni per il tipo 1 inclusi flangia, foro di montaggio, PCD e carichi (dinamico e statico)
• Notazione lunghezze filettate e lunghezza totale vite: il punto decimale è indicato con "_"
