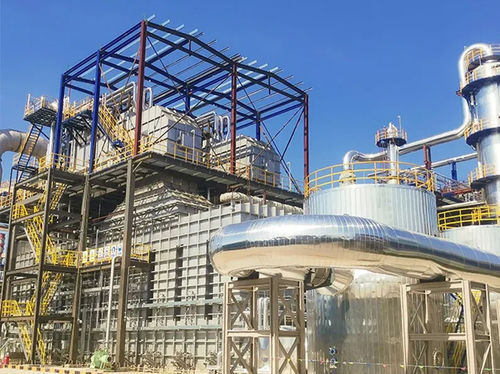

Caldaia a vapore surriscaldato

ad acqua caldaa vapore saturoa gas

La caldaia modulare a recupero di calore si basa sui principi della termodinamica e dello scambio termico. È progettata specificamente per recuperare il calore disperso generato nei processi industriali — come fumi ad alta temperatura, gas di scarico e vapore — e convertirlo in energia termica utilizzabile, come vapore, acqua calda o elettricità. Il concetto chiave è integrare in modo efficiente il recupero di calore con la produzione di vapore o acqua calda tramite una configurazione modulare, favorendo il riutilizzo dell’energia, la riduzione delle emissioni e una maggiore flessibilità dell’impianto. Teoria Il sistema caldaia è composto da diversi moduli funzionali — sezioni di scambio termico ad alta temperatura, unità di condensazione a bassa temperatura, rimozione polveri e moduli di depurazione dei fumi — configurabili in modo flessibile in funzione delle condizioni operative. Il calore viene trasferito al mezzo acquoso tramite scambiatori ad alta efficienza (come tubi alettati o scambiatori a fascio tubiero), trasformandolo in vapore o acqua calda di grado industriale. Il sistema è progettato per raggiungere rendimenti di recupero del calore pari o superiori all’85 %. Il design modulare semplifica installazione e avviamento, consentendo al contempo un’espansione graduale della capacità e una manutenzione più agevole. Ogni modulo può operare in modo indipendente o essere integrato con altri sistemi energetici (ad esempio inceneritori o gruppi di generazione da calore residuo), offrendo una soluzione di recupero energetico flessibile ed efficiente. Ampia­mente utilizzate in industrie ad alta temperatura e alto carico quali siderurgia, chimica, produzione di energia, cemento e incenerimento rifiuti, le caldaie modulari a recupero di calore svolgono un ruolo fondamentale nella promozione della manifattura verde e del risparmio energetico. VANTAGGI Sinergia vapore–aria per l’efficienza energetica Grazie all’integrazione con un modulo di preriscaldo dell’aria, il sistema utilizza il calore residuo dell’acqua di alimento per riscaldare l’aria dell’inceneritore, soddisfacendo simultaneamente il fabbisogno di vapore e di aria calda per la combustione. Design modulare “split” per installazione all’aperto Include un evaporatore orizzontale a tubi da fumo abbinato a moduli a tubi d’acqua per surriscaldatore/eco­nomizzatore. Ottimizzato per l’installazione outdoor, incrementa del 30 % l’efficienza di installazione e manutenzione. Fornitura stabile di vapore surriscaldato a bassa pressione Tre stadi di superfici di scambio — evaporazione, surriscaldamento ed economizzazione — lavorano in sinergia per fornire 13,8 t/h di vapore surriscaldato a bassa pressione a 220 °C, ideale per le esigenze energetiche di piccoli impianti di incenerimento.
