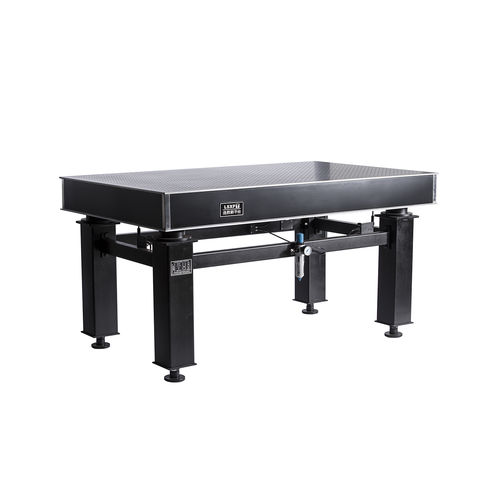

Tavolo ottico antivibrazioni ZDT-P Series

di precisionead azionamento pneumatico

Gli isolatori pneumatici di tipo ZDT-P adottano molle ad aria in materiale composto ultra sottile con una tecnologia aggiuntiva di smorzamento delle vibrazioni di flusso laminare a più flussi d'aria. Gli isolatori forniscono un'eccellente efficienza di isolamento delle vibrazioni con alte prestazioni stabili. Gli isolatori a molla d'aria presentano anche caratteristiche di livellamento e gonfiaggio automatico. Il sistema dell'aria del tipo ZDT-P, sia i tubi dell'aria che i filtri della pressione dell'aria sono fatti di Germania FESTO. Il compressore d'aria silenzioso deve essere ordinato separatamente. Applicazioni: Microscopi ottici di alta precisione, applicazioni biomediche Prova e misura del percorso ottico Scansione laser e interferometri. Spettrometri e misure di alta precisione Elettronica integrata e altri dispositivi ottici che richiedono alte prestazioni di isolamento dalle vibrazioni Specifiche tecniche: Frequenza intrinseca: Verticale: 1.0-2.0Hz orizzontale: 1.0-2.0Hz Tipo d'isolamento di vibrazione: Molle dell'aria sottili di U ltra Tipo di livellamento: Automatico Tipo di smorzamento di vibrazione: Elemento smorzante di flusso quasi laminare poroso con il diffusore Altezza TotalTable: 800mm Pressione d'aria di lavoro: 0.2-0.4MPa Fonte di aria compressa: Compressore silenzioso (livello rumoroso) ＜50dB Efficienza d'isolamento di vibrazione: Verticale: 5Hz 82~88% 10Hz 86~95% Orizzontale: 5Hz 78~86% 10Hz 84~92% Precisione di ri-livellamento: ±0.1mm Planarità della cima della Tabella: ≤0.05mm/m² Ruvidità superficiale: ≤0.8μm, trattamento superficiale opaco Gamma di regolazione di altezza dell'isolatore: ±10mm
