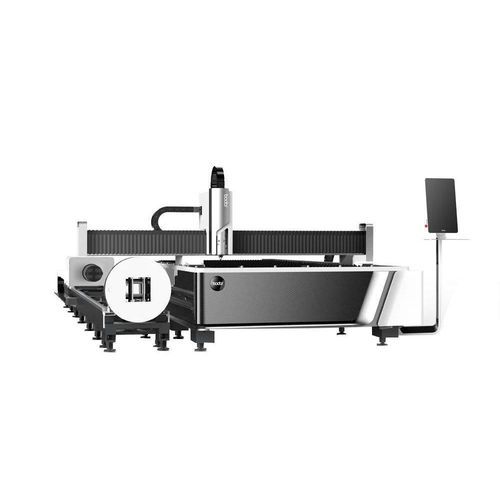

Macchina da taglio laser a fibra AT seriesper metalloper tubidi lastre
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser a fibra
- Materiale trattato
- per metallo
- Prodotto trattato
- per tubi, di lastre
- Altre caratteristiche
- automatica, ad alta precisione, ad alta velocità, ad alta prestazione, con servomotore, modulare, pneumatica, combinata, con registrazione ottica
- Corsa X
3.048 mm, 4.000 mm, 6.100 mm
(120 in, 157,48 in, 240,16 in)- Corsa Y
1.524 mm, 2.500 mm
(60 in, 98,43 in)- Corsa Z
100 mm
(4 in)- Velocità di taglio
100 m/min
- Accelerazione
14,72 m/s²
(48,29 ft/s²)- Lunghezza totale
8.641 mm
(340 in)- Larghezza totale
3.870 mm, 4.879 mm
(152 in, 192 in)- Altezza
1.858 mm, 1.861 mm, 2.103 mm
(73 in, 73 in, 83 in)- Precisione
0,03 %
- Tempo di cambio
2 s
Descrizione
Panoramica
Punti chiave
Miglioramenti strutturali e meccanici
Tecnologie della macchina e protezioni
Garanzia e assistenza
Specifiche tecniche
- Macchina da taglio laser a fibra per lamiere e tubi Bodor AT serie — soluzione entry‑level che integra il taglio di lamiera e tubo in un’unica piattaforma per ridurre investimento e ingombro.
Punti chiave
- Economica: sostituisce macchine separate per lamiera e tubo riducendo i costi di capitale.
- Taglio semplificato: layout dei residui e abbinamento automatico dei parametri che agevolano l’avvio della produzione.
- Produzione efficiente: trasmissione ad alta velocità e servomotori bus ad alte prestazioni per dinamica e produttività superiori.
- Guida intelligente: confronto visivo dei campioni e auto‑match dei parametri per ridurre i tempi operatore e stabilizzare i risultati di taglio.
Miglioramenti strutturali e meccanici
- Telaio di saldatura mortasa‑tenone di 3ª generazione: maggiore rigidità e resistenza strutturale per migliore stabilità e precisione.
- Trave in alluminio aerospaziale: riduce la massa in movimento e aumenta la rigidità per prestazioni dinamiche ottimizzate.
- Piano di lavoro modulare: semplifica la manutenzione, migliora la sicurezza e riduce i fermi macchina.
Tecnologie della macchina e protezioni
- Evita collisioni intelligenti della testa laser: sensori servo‑seguenti e algoritmi di avoidance con rilevamento 360° per limitare i rischi di impatto.
- Mandrini pneumatici rapidi: spinta diretta del cilindro, serraggio ~2 secondi e manutenzione facilitata.
- Piastra anti‑bruciatura in fusione minerale: resistente al calore, non conduttiva e poco soggetta a deformazioni.
- Layout dei residui e protezione antivibrazione del bordo: migliorano l’efficienza di nesting e la qualità del taglio.
- Opzione Scanning Cutting (SCAN): modalità di taglio a scansione per materiali ad alta riflettività.
Garanzia e assistenza
- Idonea al programma di garanzia Bodor di 5 anni (condizioni del produttore indicate sulla scheda prodotto).
Specifiche tecniche
- Serie / modello: AT series
- Tipo: macchina combinata per taglio laser a fibra di lamiere e tubi
- Capacità di taglio: integrazione taglio lamiera e tubo
- Abbinamento parametri: confronto visivo dei campioni e regolazione automatica
- Trasmissione / moto: servomotori bus ad alte prestazioni
- Accelerazione max.: fino a 1.5G (dato costruttore)
- Telaio: letto saldato mortasa‑tenone 3ª generazione
- Trave: alluminio aerospaziale per riduzione peso e maggiore rigidità
- Mandrini: mandrini pneumatici rapidi, serraggio ≈2 s
- Protezione testa laser: sensori servo‑seguenti e algoritmi di avoidance
- Piano di lavoro: struttura modulare per ridurre i costi di manutenzione
- Superficie anti‑bruciatura: piastra in fusione minerale
- Opzionale: Scanning Cutting per materiali altamente riflettenti
