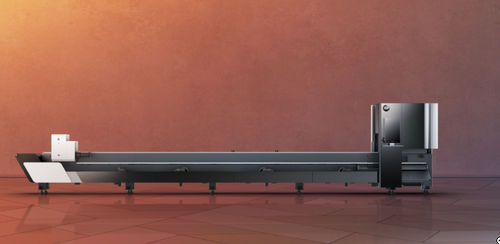

Macchina da taglio laser a fibra SK

per metalloper tubicon software di parametrizzazione

Panoramica
Il Bodor SK è una macchina per il taglio laser a fibra di tubi progettata per la lavorazione automatizzata ad alta produttività. Combina doppi mandrini indipendenti, elevata accelerazione degli assi e alta velocità di rotazione per ridurre gli sfridi e aumentare l'efficienza produttiva.

Punti di forza prestazionali

• Acelerazione massima testata: 2,7G per movimenti rapidi degli assi e riduzione dei tempi ciclo.
• Velocità di rotazione del mandrino fino a 260 giri/min per supportare tagli e indicizzazioni rapide.
• Velocità di trascinamento asse Z della testa laser (algoritmo aggiornato): 60 m/min, ≈25% superiore alla generazione precedente.

Vantaggi principali

• Doppio mandrino anteriore/posteriore indipendente che consente l'avanzamento del mandrino anteriore e il passaggio del mandrino posteriore per ottenere sfrido prossimo allo zero (es. sfrido ≈40 mm a seconda del processo).
• Caricamento e taglio concorrenti tramite dispositivo di carico automatico — ciclo di caricamento ultra-rapido ≈8 s per ottimizzare il takt time.
• Bloccaggio stabile per pezzi lunghi tramite doppio serraggio, migliorando qualità e ripetibilità del posizionamento.
• Nesting intelligente con IA e funzione in 3 passaggi per la generazione automatica dei disegni, riducendo il lavoro manuale e ottimizzando l'uso del materiale (miglioria tipica ≈30%).
• Miglioramento del posizionamento/circolarità: >20% riportato rispetto alla generazione precedente.

Caratteristiche strutturali e meccaniche

• Struttura letto Sky Bow: trasmissione triangolare tridimensionale per bilanciare coppie e distribuire in modo ottimale i carichi sulle guide.
• Mandrino in lega ad alta resistenza con ganasce temprate per maggiore precisione di posizionamento e durabilità.
• Progettazione interna completamente sigillata contro la polvere per evitare il bloccaggio dei rulli e prolungare la vita utile.
• Mandrino anteriore con corsa oltre la testa laser per permettere il taglio con doppio serraggio su tubi lunghi.

Automazione e flusso di lavoro

• Dispositivo di carico automatico che consente caricamento e taglio paralleli (es. ciclo di carico ultra-rapido ≈8 s durante il taglio).
• Funzione in 3 passaggi: selezione tipo tubo → generazione disegno da parametri → avvio con un tasto per pezzi ripetitivi.
• Nesting IA: ottimizza layout e traiettorie di taglio per aumentare l'efficienza e ridurre il consumo di tubi (es. risparmio annuo >1000 tubi in scenari complessivi).

Opzioni

• Supporti seguaci a doppia zona (opzionali): rulli seguaci in zona carico, rulli biotici a U profonda, piastra seguace in zona scarico — supporto tutto-servo per precisione uniforme.
• Processamento senza coda (opzionale) per ottenere sfrido vicino allo zero con layout ottimizzati.
• Taglio bisellato (opzionale) con struttura a escursione nulla per ridurre il movimento della testa e permettere tagli pronti per saldatura senza gap in una sola passata.

Garanzia e validazione
Programmi di supporto Bodor standard e opzioni di garanzia estesa disponibili (es. programma 5 anni citato da Bodor). Dati di performance da laboratorio; i risultati effettivi dipendono da materiali, configurazione e condizioni operative.

Specifiche tecniche

• Serie/modello: SK Series (Bodor SK)
• Accelerazione massima (test): 2,7G
• Velocità massima del mandrino: fino a 260 giri/min
• Velocità asse Z della testa laser: 60 m/min (aggiornamento algoritmo)
• Caricamento automatico: ciclo ultra-rapido ≈8 s (caricamento concorrente con il taglio)
• Produttività taglio piccolo diametro (esempio): fino a ≈500 pezzi/min (dati di laboratorio)
• Miglioramento posizionamento/circolarità: >20% vs generazione precedente (segnalato)
• Opzioni: supporto doppia zona, processo zero-sfrido, taglio bisellato, moduli di alimentazione automatica
