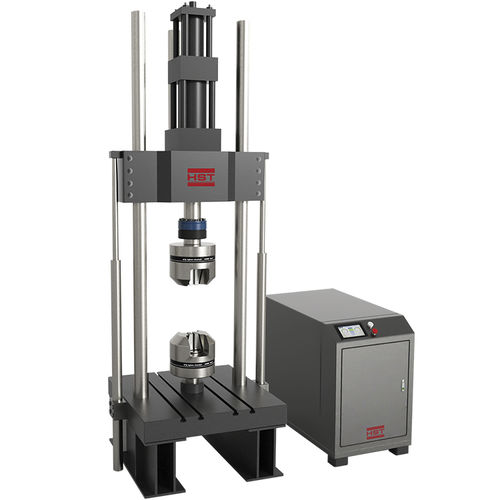

Banco di prova di fatica HST-HFT series

meccanicodi forzadi compressione

L'attuatore è posizionato sulla parte superiore e lo stadio del tipo T è posizionato sul fondo per formare una struttura a cornice chiusa. Il telaio ha un'elevata rigidità, nessuna contraccolpo e una Applicazione: Viene utilizzato principalmente per rilevare le proprietà meccaniche statiche e dinamiche dei materiali metallici e non metal. Può realizzare test meccanici come tensione, compressione, tensione di tensione, compressione di compressione e compressione della tensione, nonché fatica ad alto ciclo, fatica a basso contenuto di bilancio, crescita delle crepe, tenacità della frattura e altri test e realizzare varie uscite a forma d'onda come onda di sine, onda di triangoli, onda quadra, ecc. Specifiche Forza dinamica massima ± 50kn ± 100kn ± 250KN ± 500kn Forza statica massima 50kn 100kn 250kn 500kn Intervallo di carico 2%-100%fs Accuratezza della macchina di prova Accuratezza dell'indicazione statica: ± 0,5% di precisione di carico dinamico: ± 1% Attuatore Scate dinamica 150 mm Gamma di misurazione dello spostamento 0 ～ 150 mm (± 75 mm) Risoluzione della misurazione dello spostamento 0,001 mm DEFORMATION INDICAZIONE Errore relativo ± 0,5% Frequenza del test delle onde sinusoidali Standard: 0,01 ～ 30Hz; opzionale: 0,01 ～ 50Hz; 0,01 ～ 100Hz (cilindro di supporto a pressione statica) Spazio di prova verticale 1000 mm 1000 mm 750 mm 750 mm Distanza efficace tra la colonna 533mm 533mm 760mm 760mm Rigidità del telaio principale 3 × 108 Dimensioni del telaio della macchina 990x1000x2555mm 864x1000x3574mm Peso del telaio della macchina 1200 kg 1200 kg Coassialità del dispositivo idraulico 5%
