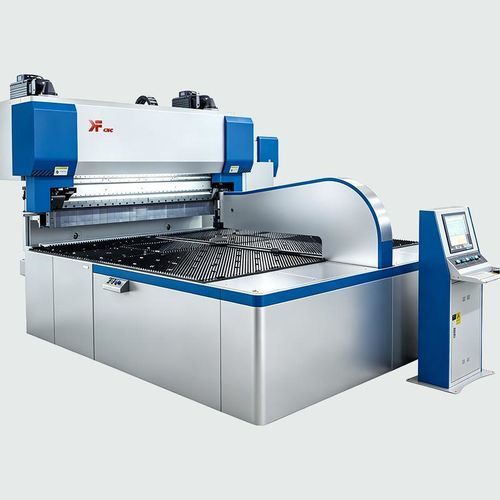

Macchina di curvatura servoelettrica B2530

per lamiereautomaticacontrollata da PLC

Breve descrizione

• Piegatrice per pannelli progettata per piegatura multilaterale continua ad alta efficienza con cambio utensile automatico (ATC)
• Controllo in anello chiuso tramite sistema Germany Beckhoff per elevata precisione di piegatura
• Encoder lineare di precisione Italy GIVI MEASURE per feedback di posizione
• Struttura macchina trattata termicamente ad alta resistenza per stabilità nel tempo
• Nessuna sostituzione manuale dell'utensile; l'utensile di fissaggio si regola automaticamente alla lunghezza del lamier
• Software di programmazione automatico per pianificazione, verifica e ottimizzazione del processo
• Controllo completo tramite servomotori per funzionamento rapido e a basso consumo energetico
• Controllo automatico della forza di pressa e funzione di sovrapposizione opzionale

Specifiche tecniche
Modello: B2530
Unità: mm / KN / ° / T / KVA (come appropriato per voce)
Massima lunghezza di piegatura: 2500 mm
Massima lunghezza diagonale del pezzo: 2800 mm (aperto)
Dimensione minima della scatola: 410×230 mm (larghezza lato interno)
Massima altezza di piega: 300 mm
Massima forza di piegatura: 280 KN
Massima forza di pressa: 1100 KN (opzione)
Massima profondità di incastro interno: 30 mm
Spessore lamiera: 0,5-1,5 mm (acciaio al carbonio)
Angolo di piega: -130° a +130°
Precisione angolo di piega: ±0,75°
Linearità di piega: ±0,3 mm/m
Precisione di posizionamento: ±0,1 mm
Regolazione lunghezza di piega: Automatica
Processo di piegatura: Automatico
Funzione sovrapposizione: Opzionale (Forza massima di pressa: 1100 KN)
Assi: 18
Pressione aria: ≥0,6 MPa
Potenza: 65 KVA
Peso: 21 T
Dimensioni macchina: 5000×3200×2800 mm

Componenti standard

• Controller: Germany Beckhoff
• Modulo I/O: Germany Beckhoff
• Regola a nastro: Italy GIVI MEASURE
• Sensore: Germany BALLUFF
• Relè: Schneider / Omron
• Servo motore e driver: VEICHI
• Vite a ricircolo di sfere di precisione pesante: Nanjing YIGONG
• Guide di precisione pesanti: Nanjing YIGONG
• Riduttore di precisione: Lee Ming, Taiwan
• Cuscinetti di precisione: NSK, Japan
• Cinghia e puleggia: Fulong, Ningbo
• Componenti pneumatici: SMC / Airtac
• Componente di lubrificazione: BIJUR
• Software: Kafe

Caratteristiche / Specifiche tecniche

• Modello: B2530
• Massima lunghezza di piegatura: 2500 mm
• Lunghezza diagonale del pezzo: 2800 mm (aperto)
• Dimensione minima della scatola: 410×230 mm (larghezza lato interno)
• Massima altezza di piega: 300 mm
• Massima forza di piegatura: 280 KN
• Massima forza di pressa: 1100 KN (opzione)
• Spessore lamiera (acciaio al carbonio): 0,5 - 1,5 mm
• Angolo di piega: -130° a +130°
• Precisione angolo di piega: ±0,75°
• Linearità di piega: ±0,3 mm/m
• Precisione di posizionamento: ±0,1 mm
• Numero di assi: 18
• Pressione aria richiesta: ≥0,6 MPa
• Potenza: 65 KVA
• Peso: 21 T
• Dimensioni macchina: 5000 × 3200 × 2800 mm
