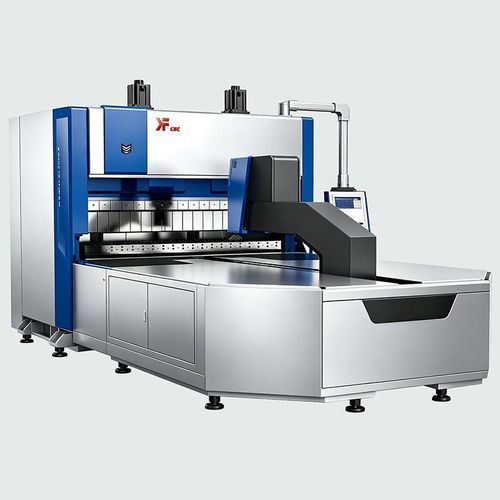

Curvatrice servoelettrica KMB-2200

completamente elettricamanualeper lamiere

Breve descrizione
KaFe Centro di piegatura pannelli KMB-2200 è un centro di piegatura con azionamento servo elettrico e cambio utensile manuale (MTC). Progettato per operazioni di piegatura lamiera automatizzate che richiedono controllo multi-asse, cicli rapidi e precisione dimensionale elevata.

Funzione del prodotto
Il KMB-2200 piega la lamiera in forme complesse senza stampi dedicati. Il sistema servo completamente elettrico sostituisce gli azionamenti idraulici per ridurre la manutenzione, migliorare la ripetibilità e aumentare la prontezza di risposta. La macchina supporta l'interfaccia per linee di produzione automatizzate e movimenti multi-asse per piegature a 90°, angoli non retti e piegature ad arco, oltre a formature complesse multi-step.

Prezzo
Fob Price: US $0.5 - 9,999 / Piece

Istruzioni principali di configurazione

• Corpo fuso di alta qualità: Telaio in QT500-7 / ghisa grigia con trattamento di distensione e ispezione di precisione per garantire stabilità e rigidità a lungo termine.
• Vite pesante: Vite rettificata Taiwan MYE TBI per trasmissione stabile e alta precisione di posizionamento con bassi costi operativi.
• Guide lineari ad alta resistenza: Guide lineari PMI/SHAC per elevata capacità di carico e maggiore precisione.

Principali parametri tecnici (estratto dalla tabella)
Modello: KMB-2200
Struttura alimentazione: Tipo a braccio
Struttura piano di lavoro: Spazzola
Lunghezza di piegatura: 2250 mm
Lunghezza lamiera: 2200 mm
Larghezza lamiera: 1500 mm
Altezza di piegatura: 175 mm
Dimensioni minime di formatura a quattro lati: 320 x 200 mm
Dimensioni minime di formatura a due lati: 200 mm
Raggio minimo di arco: 1.2 mm
Velocità massima di piegatura continua: 0.5 s/lama
Distanza di rottura tra lame superiore e inferiore: 190 mm
Precisione di piegatura: 0.03 mm
Intervallo angoli: 0–180°
Spessore massimo materiale: Alluminio 2.0 mm / Acciaio al carbonio 1.5 mm / Acciaio inox 1.0 mm
Spessore minimo materiale: 0.35 mm
Sistema CNC: SYNTEC / Taiwan New Generation
Sistema operativo: Win7+OS
Numero di assi: Standard 13 Assi
Tensione nominale: 380 V
Potenza di picco: 24 KW
Potenza media: 4.5 KW
Dimensioni macchina: 4850 x 2780 x 2600 mm
Peso macchina: ~12.000 kg

Dettagli di configurazione (elementi chiave)

• Telaio macchina: Telaio progettato autonomamente in ghisa QT500 con trattamento di distensione per garantire stabilità geometrica a lungo termine.
• Stampi: Tempra e rinvenimento ad alta frequenza per migliorare la resistenza all'usura e la durata.
• Sistema di controllo: CNC nuova generazione Taiwan (Kefei CNC) per sincronizzazione multi-asse e programmazione semplificata.
• Sistema di alimentazione olio e autolubrificazione: Lubrificazione automatica con allarme basso livello olio per operazione continua.
• Funzione di livellamento: Capacità integrata di livellamento per pre/post lavorazione.
• Pressatura bordi superiore e inferiore: Consente formatura con bordo morto superiore/inferiore.
• Volantino: Funzione anti-collisione lama con posizionamento manuale degli assi tramite volantino.
• Interfaccia linea di produzione automatizzata: Pronta per il collegamento a dispositivi a monte e a valle.
• Comandi avanzati e ad arco: Inserimento diretto dei comandi ad arco con parametro raggio per piegature ad arco.
• Azionamento servo: Servo bus Inovance/Hechuan per resistenza al sovraccarico e funzionamento fluido a basse velocità.
• Componenti elettrici: Componenti Schneider per prestazioni stabili.
• Micro relè: Relè Japan Izumi con bobine in rame per conduttività affidabile e lunga durata.

Casi di piegatura
KaFe Centro di piegatura KMB-2200 esegue formature di lamiera in angoli retti, angoli non retti, archi e forme multi-step senza stampi dedicati, idoneo a diverse applicazioni industriali.

Specifiche tecniche

• Modello: KMB-2200
• Lunghezza di piegatura: 2250 mm
• Lunghezza lamiera: 2200 mm
• Larghezza lamiera: 1500 mm
• Altezza di piegatura: 175 mm
• Dim. min formatura 4 lati: 320 x 200 mm
• Dim. min formatura 2 lati: 200 mm
• Raggio min arco: 1.2 mm
• Velocità max continua: 0.5 s/lama
• Distanza di rottura: 190 mm
• Precisione di piegatura: 0.03 mm
• Intervallo angoli: 0–180°
• Spessore materiale (max): Alluminio 2.0 mm / Acciaio 1.5 mm / Inox 1.0 mm
• Spessore materiale (min): 0.35 mm
• Sistema CNC: SYNTEC / Taiwan New Generation
• OS: Win7+OS
• Assi: Standard 13 Assi
• Tensione: 380 V
• Potenza picco: 24 KW
• Potenza media: 4.5 KW
• Dimensioni macchina: 4850 x 2780 x 2600 mm
• Peso macchina: ~12.000 kg
• Componenti principali & funzioni: Telaio QT500, vite MYE TBI, guide PMI/SHAC, servo Inovance/Hechuan, componenti Schneider, relè Japan Izumi, lubrificazione automatica, funzione anti-collisione, interfaccia linea di produzione
