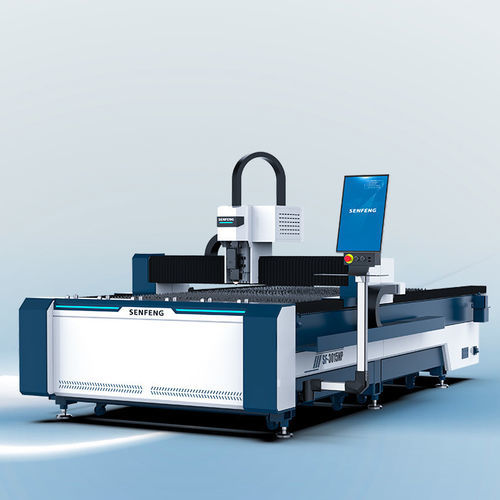

Macchina da taglio laser 3015NP

per alluminioper acciaio inossidabileper ottone

Panoramica
La macchina adotta un sistema CNC intelligente basato su bus con funzioni di taglio integrate come centraggio del disco, linea di piano di taglio, evitamento intelligente degli ostacoli e salto automatico. È progettata per il taglio di lamiera medio-sottile per ottenere risultati di taglio veloci, precisi ed efficienti.

Materiali e spessore di taglio

• Acciaio inossidabile: 1-30 mm
• Acciaio al carbonio: 1-30 mm
• Lega di alluminio: 1-25 mm
• Ottone: 1-16 mm

Struttura e design

• Struttura a piattaforma singola stile aperto che consente carico/scarico da sinistra, destra e retro mediante rulli laterali.
• Layout integrato e compatto che combina corpo principale, quadro elettrico, sistema di controllo, compressore d'aria, generatore laser e raffreddatore ad acqua per ottimizzare lo spazio in officina.
• Il design a piattaforma singola riduce l'ingombro complessivo (circa 12 m²) grazie al generatore laser integrato.
• Quadro di distribuzione integrato che separa correnti forti e deboli per ridurre le interferenze elettriche.
• Letto rialzato saldato trattato termicamente per alleviare le tensioni interne e migliorare rigidità e durata.
• Inserti utensile modulari fissati con viti per una facile rimozione e sostituzione.
• Mattoni refrattari proteggono il letto dalle alte temperature; tramoggia di ricezione rimovibile per una sostituzione agevole.
• Doppie canalizzazioni di ventilazione nel letto accelerano il flusso d'aria; modalità combinata aspirazione-soffiaggio con ingresso e uscita per un'efficiente evacuazione dei fumi.

Parametri tecnici
Modello: 3015NP
Area di lavoro (mm): 3050*1530
Potenza laser (kW): 3-12
Velocità massima a vuoto (m/min): 120
Precisione di posizionamento asse X/Y (mm): ± 0.05
Precisione di ripetizione asse X/Y (mm): ± 0.02
Dimensioni complessive (L*W*H, mm): 4360*2760*1800

Caratteristiche / Specifiche tecniche

• Controllo CNC intelligente basato su bus con funzioni di taglio integrate (centraggio del disco, linea di piano di taglio, evitamento ostacoli, salto automatico).
• Adatta al taglio di acciaio al carbonio, acciaio inossidabile, leghe di alluminio e ottone entro le gamme di spessore specificate.
• Layout a piattaforma singola di tipo aperto per ingombro compatto e gestione dei materiali semplificata.
• Letto saldato trattato termicamente per maggiore rigidità e durata.
• Inserti utensile modulari sostituibili e tramoggia di ricezione rimovibile per agevolare la manutenzione.
• Estrazione efficiente dei fumi tramite doppie canalizzazioni di ventilazione e modalità combinata aspirazione-soffiaggio.
• Prestazioni di movimento precise: velocità max 120 m/min; precisione di posizionamento ±0.05 mm; ripetibilità ±0.02 mm.
