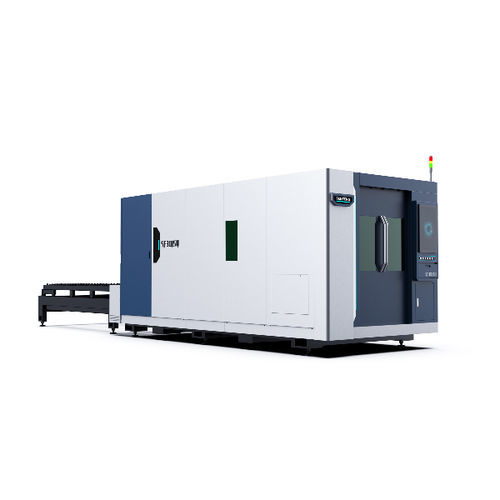

Macchina da taglio laser a fibra SF3015H

per alluminioper acciaio inossidabileper ottone

Panoramica
La tagliatrice laser a fibra ad alta potenza SF3015H4 è progettata per potenze laser da 6 kW a 30 kW. L'unità dispone di una carenatura protettiva completa per proteggere gli operatori dalle radiazioni laser e per contenere le emissioni ambientali. È dotata di piattaforme a scambio automatico per ridurre i tempi di carico e migliorare la produttività; lo scambio completo della piattaforma può essere eseguito in circa 20 secondi.

Applicazioni

• Materiali: acciaio dolce, acciaio inossidabile, leghe di alluminio, ottone.
• Settori: automotive, lavorazione lamiera, industria del mobile, pubblicità/insegne.

Caratteristiche principali

• Letto cavo isolato termicamente per carichi pesanti: saldato con lamiere e tubi in acciaio di alta qualità; trattamento di distensione post-saldatura, invecchiamento secondario e lavorazione di precisione su fresatrici portali di grandi dimensioni per garantire stabilità strutturale, resistenza agli urti e assenza di deformazioni a lungo termine.
• Estrazione polveri intelligente a vuoto a spirale: sistema a turni con commutazione automatica delle uscite d'aria ed evacuazione sezionale; abbinato a una guarnizione di forma posteriore alla base per ottenere tagli senza fumo. Le macchine da 8 kW o più includono protezioni per grafite e rame.
• Travi in lega di alluminio ad alta resistenza grado aeronautico: leggere e a bassa inerzia con rinforzo triangolare interno per rigidità e resistenza agli urti; sgrossatura dopo ricottura per eliminare le tensioni interne e finitura dopo invecchiamento per vibrazione per aumentare resistenza e stabilità.
• Carenatura protettiva completa per un'operatività più sicura e un impatto ambientale ridotto.
• Piattaforme a scambio automatico per ridurre i tempi di carico/scarico e incrementare il throughput.

Parametri tecnici / Specifiche

• Modello: SF3015H / SF4020H / SF6020H / SF6025H / SF8025H / SF12025H
• Area di lavoro (mm): 3050 × 1530 / 4050 × 2030 / 6050 × 2030 / 6050 × 2530 / 8050 × 2530 / 12050 × 2530
• Potenza laser (kW): 6 / 8 / 12 / 15 / 20 / 30
• Velocità massima (m/min): 20
• Accelerazione massima (G): 2.0
• Precisione di posizionamento asse X/Y (mm): ±0.05
• Precisione di ripetibilità posizionamento X/Y (mm): ±0.02
