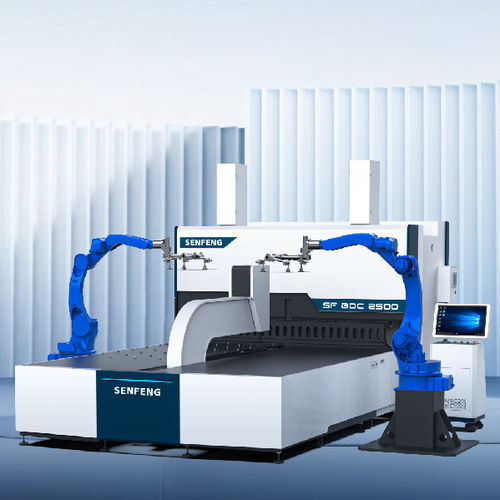

Calandra CNC BDC-2500

automaticaper lavorazione del metalload alta velocità

Panoramica
La BDC-2500 è una piegatrice automatica per pannelli dotata di robot a sei assi per carico push-down, piegatura e scarico. Il sistema è controllato da una CNC con comunicazione EtherCAT e programmazione grafica, consentendo l'integrazione in linee automatiche di lavorazione pannelli.

Vantaggi principali

• Robot a sei assi esegue carico, piegatura e scarico per cicli completamente automatici.
• Produzione one-stop continua con intervento manuale minimo.
• Elevata capacità di ciclo per produzione di massa e flessibile (esempio velocità più alta: 0,2 s/piega; tipico 0,5 s/ciclo a seconda dell'operazione).
• Supporta geometrie complesse: angoli retti, acuti, ottusi, archi, ritorni, spigoli morti, forme a U e chiuse; supporto per piegatura up/down e livellamento.
• Utensili universali induriti (acciaio da matrice/lega forgiata, temprata) progettati per lunga durata e resistenza all'abrasione.
• Progettata per integrazione con altre macchine di lavorazione pannelli per formare linee di assemblaggio automatiche.

Caratteristiche principali

• Piegatura senza segni per prevenire tracce visibili sulle parti.
• Ampio raggio di piegatura inclusi tipi chiusi, ritorni e spigoli morti.
• Sequenze robotizzate per carico, piegatura e scarico automatici lungo l'intero ciclo produttivo.
• Adatta a produzione multi-lotto e grandi serie continue.
• CNC basata su Linux con display HD, protocollo EtherCAT, programmazione visuale grafica e procedure di piegatura integrate.

Parametri tecnici (tabella riassuntiva)
Modello: BDC-1500 | BDC-2000 | BDC-2500
Lunghezza massima di piegatura: 1500 mm | 2000 mm | 2500 mm
Altezza massima di piegatura: 200 mm (opzionale 300 mm)
Spessore e angolo di piegatura (utensili standard): Acciaio (UTS 410 N/mm2): fino a 2,0 mm; Acciaio inossidabile (UTS 660 N/mm2): fino a 1,5 mm; Alluminio (UTS 265 N/mm2): fino a 2,5 mm
Spessore minimo: 0,35 mm
Pressione gas: 0,6 MPa
Assi di controllo: 13
Velocità di piegatura più rapida: 0,2 s/piega (dipende dall'operazione)
Consumo d'aria: 20 NL/min
Dimensioni (L×W×H): BDC-1500: 4400×2000×3050 mm; BDC-2000: 5000×2540×3200 mm; BDC-2500: 5600×3000×3250 mm
Peso: BDC-1500: 13000 kg; BDC-2000: 17000 kg; BDC-2500: 22000 kg
Supporto alimentazione di lamiera scavata: Sì
Robot: 6 assi; precisione di ripetizione ±0,08 mm; copertura 1730 mm; carico max 20 kg; peso robot 285 kg

Applicazioni e integrazione
Progettata per linee automatiche di piegatura lamiera in cui i robot eseguono alimentazione, piegatura e scarico. Adatta a produttori che richiedono operazioni continue, ad alto rendimento e flessibili. Può essere collegata ad altre attrezzature di lavorazione pannelli per formare linee di assemblaggio automatiche complete.

Specifiche

• Modello: BDC-2500 (opzioni: BDC-1500, BDC-2000)
• Lunghezza massima di piegatura: 2500 mm
• Altezza massima di piegatura: 200 mm (opzionale 300 mm)
• Capacità materiali (utensili standard): Acciaio (UTS 410 N/mm2) ≤ 2,0 mm; Acciaio inossidabile (UTS 660 N/mm2) ≤ 1,5 mm; Alluminio (UTS 265 N/mm2) ≤ 2,5 mm
• Spessore minimo: 0,35 mm
• Pressione gas richiesta: 0,6 MPa
• Assi di controllo: 13
• Velocità di piegatura più rapida: 0,2 s/piega
• Consumo d'aria: 20 NL/min
• Robot: 6 assi, precisione di ripetizione ±0,08 mm, copertura 1730 mm, carico max 20 kg
• Dimensioni (L×W×H): 5600×3000×3250 mm (BDC-2500)
• Peso: 22000 kg (BDC-2500)
• Supporta l'alimentazione di pannelli scavati
• Utensili universali induriti progettati per lunga durata (progettati per >1.000.000 di piegature)
