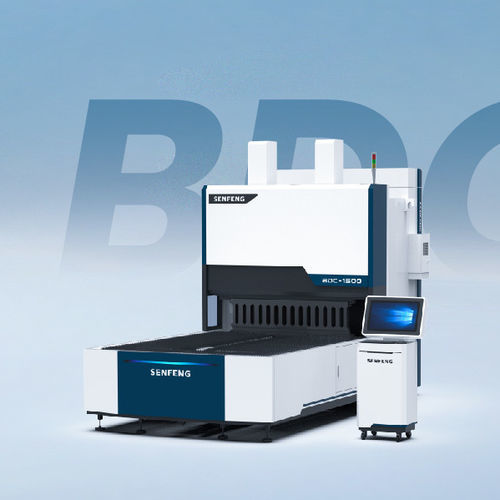

Calandra elettrica BDC-1500

CNCautomaticaper lavorazione del metallo

Panoramica prodotto
Questa piegatrice automatica progettata da Senfeng Laser è pensata per il piegamento di lamiere sottili con elevata ripetibilità. Unisce movimentazione a vuoto e controllo CNC multi-asse per una produzione in lotti rapida e ripetibile con variazioni minime tra i pezzi.

Caratteristiche principali

• Processo di piegatura completamente automatico — non è necessario il piegamento manuale.
• Sistema di carico a ventose: ventose a vuoto sollevano e ruotano le lamiere a 360°; due guide assicurano un posizionamento preciso; spazzole morbide proteggono la superficie. Ottimizzato per lamiere leggere e sottili.
• Utensili di piegatura universali in lega ad alta resistenza/acciaio da matrice con forgiatura, tempra e rinvenimento per alta resistenza all'usura e lunga durata dell'utensile.
• Piegatura automatica per angoli retti, acuti e ottusi e per geometrie complesse: arco, staffa, quadrato cavo e tipi chiusi; supporta piegatura su/giù e livellamento.
• Alta produttività: ciclo di piegatura tipico intorno a 0,5 s (ciclo rapido); resa significativamente superiore rispetto alle comuni piegatrici CNC.
• Controllo intuitivo: CNC basato su Linux con display HD ed EtherCAT; programmazione grafica visuale e molte procedure di piegatura preinstallate.

Punti salienti

• Minimi cambi frequenti degli utensili superiore/inferiore.
• Programmazione grafica semplice e preset — non è richiesta esperienza per i compiti comuni.
• Struttura robusta progettata per produzione in serie stabile e lunga durata.
• In grado di formare un'ampia gamma di forme con elevata ripetibilità.

Funzionamento e controllo
Il sistema integra movimentazione della lamiera a vuoto, posizionamento automatico e interfaccia CNC grafica con procedure preinstallate per consentire un set-up rapido e una produzione ripetibile in lotti.

Specifiche tecniche

• Modello: BDC-1200; BDC-1500
• Lunghezza di piegatura massima: 1200 mm (BDC-1200) / 1500 mm (BDC-1500)
• Altezza di piegatura massima: 170 mm
• Spessore massimo (utensili standard): acciaio inox 201 0,8 mm; lamiera fredda 1,0 mm; lamiera AL 1,3 mm
• Spessore minimo: 0,35 mm
• Tensione nominale: 380 V
• Numero di assi: 10
• Velocità di piega più rapida: 0,2 s / piega
• Dimensioni: BDC-1200: 3700 × 1800 × 2450 mm; BDC-1500: 4000 × 2000 × 2550 mm
• Massa lorda: BDC-1200: 9 T; BDC-1500: 12 T
• Supporto per alimentazione di lastre traforate: No
