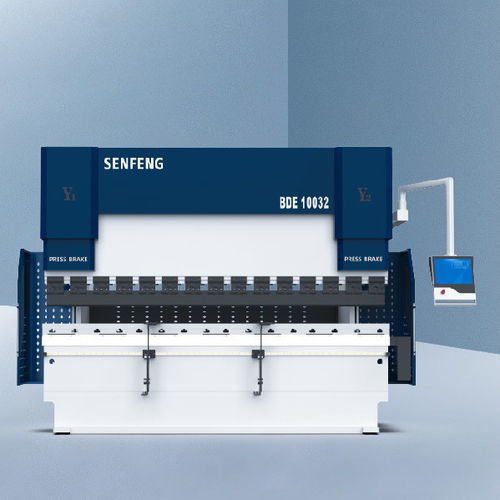

Pressa piegatrice elettroidraulica BDE10032

CNC4 assi6 assi

Panoramica
La serie SENFENG BDE consente operazioni semplici e sicure nella piegatura della lamiera. La piegatrice CNC ibrida elettroidraulica offre elevata precisione e risposta rapida per soddisfare i requisiti di produzione industriale.

Caratteristiche principali

• Interasse colonne ottimizzato (spaziatura del carrello laterale) per garantire prestazioni, efficienza e precisione
• Crowning meccanico (asse V) per compensare la deformazione e migliorare la precisione di piegatura
• Progettazione con 4 dita di battuta posteriore per posizionamento pratico e flessibile, riducendo le operazioni manuali e migliorando la ripetibilità
• Sistema idraulico tedesco REXROTH con risposta ad alta frequenza (~12 ms) per controllo idraulico preciso ed efficiente
• Diverse configurazioni di assi CNC disponibili per adattarsi alle esigenze di piegatura (standard 4+V; opzionale 6+V / 8+V)
• Controllo DELEM-DA53T di serie; ESA e CYB opzionali
• Dispositivo di protezione laser DSP opzionale per proteggere l'operatore da movimenti rapidi del castello
• Cella di alimentazione robotica opzionale per carico automatico, riducendo la dipendenza dalla manodopera e aumentando la produttività

Materiali per piegatura

• Acciaio inossidabile
• Acciaio al carbonio
• Lamiera zincata
• Lamiera fluoro-alluminio-zinco
• Rame
• Alluminio
• Ottone

Parametri tecnici

• Modello: BDE10032
• Forza massima di piegatura: 1000 kN
• Lunghezza di piegatura (A): 3200 mm
• Larghezza tra colonne (B): 2600 mm
• Profondità gola (E): 400 mm
• Altezza aperta (D): 480 mm
• Velocità dei blocchi: Avvicinamento 180 mm/s; Piegatura 0–10 mm/s; Ritorno 160 mm/s
• Potenza motore principale: 7,5 kW
• Dimensioni (L×W×H): 3700 × 1930 × 2630 mm
• Peso macchina: 6600 kg
• Capacità di piegatura (base 3000 mm): ≤ 3 mm acciaio al carbonio; ≤ 2 mm acciaio inossidabile; ≤ 4,5 mm alluminio
• Sistemi e opzioni: controllo DELEM-DA53T (standard), ESA / CYB (opzionale), crowning meccanico (asse V), configurazioni assi CNC (4+V standard; 6+V / 8+V opzionali), sistema idraulico REXROTH, protezione laser DSP, cella di alimentazione robotica
