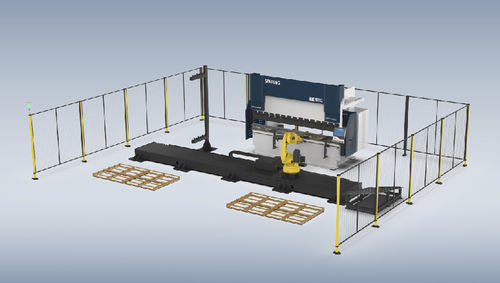

Pressa piegatrice elettroidraulica BDE 10032

CNC6 assirobotizzata

Panoramica del prodotto
Il BDE10032 è una piegatrice CNC assistita da robot progettata per la produzione in lotti continua. Integra un robot industriale come unità di esecuzione principale per automatizzare carico, posizionamento, ribaltamento e trasferimento delle lamiere, riducendo l'intervento manuale e garantendo costanza della qualità dei pezzi durante turni prolungati.

Funzionalità del robot
Il robot industriale si occupa di carico/scarico, della regolazione in tempo reale della posizione e della rotazione dei pezzi. Gli algoritmi di inseguimento traiettoria integrati consentono movimenti rapidi e cooperativi con la macchina da piegatura per un'operazione sincronizzata.

• Raggio di lavoro massimo: 2565 mm
• Carico massimo: 80 kg
• Gradi di libertà (DOF): 6

Precisione di piegatura e compensazione
Il sistema di compensazione della flessione aziona blocchi a cuneo multi-gruppo dopo che il controllo calcola le correzioni necessarie, contrastando l'inarcamento o la deformazione delle travi per ridurre al minimo le variazioni tra le pieghe.

• Compensazione meccanica
• Blocchi a cuneo multi-gruppo
• Più punti di compensazione
• Zona morta di compensazione minima

Sistema idraulico e di azionamento
Sistema elettroidraulico ad alte prestazioni per un controllo preciso e reattivo dei cicli di piegatura.

• Sistema idraulico tedesco REXROTH per controllo in anello chiuso preciso
• Risposta ad alta frequenza 12 ms per una messa in servizio semplificata
• Struttura compatta e leggera con rapida risposta dinamica
• Regolazione continua della potenza; supporta avvii e arresti frequenti

Sistema di controllo
Controllo CNC avanzato con interfaccia grafica e funzioni automatiche per una programmazione sicura ed efficiente.

• Sistema CNC DELEM con schermo TFT touchscreen da 10,1 pollici
• Programmazione grafica 2D
• Collegamento a cinque assi per alta precisione di piegatura
• Calcolo automatico della pressione di piegatura e rilevamento collisioni

Note aggiuntive
Il robot integrato consente la meccanizzazione di carico/scarico e la manipolazione delle lamiere per aumentare la produttività e la ripetibilità nella produzione per lotti.

Specifiche / Dati tecnici

• Modello: BDE 10032
• Forza massima di piegatura: 1000 kN
• Lunghezza di piegatura (A): 3200 mm
• Distanza tra carrelli laterali (B): 2600 mm
• Profondità gola (E): 400 mm
• Corsa massima del cilindro: 200 mm
• Distanza tra tavolo e trave superiore (D): 480 mm
• Velocità: Discesa: 180 mm/s; Velocità di lavoro: 0–10 mm/s; Ritorno: 160 mm/s
• Potenza motore principale: 7,5 kW
• Dimensioni (L×W×H): 3700 × 1505 × 2630 mm
• Peso: 7600 kg
• Spessore di piegatura (nota: calcolato per lunghezza di piegatura 3000 mm): ≤ 3,5 mm acciaio al carbonio; ≤ 2,5 mm acciaio inossidabile; ≤ 5 mm alluminio
