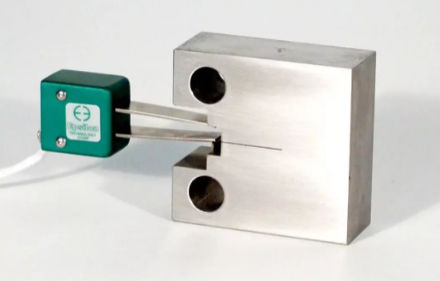

Apparecchio per prove a clip 3541

di spostamento dell'apertura della cricca (COD)di faticaper materiali metallici

Il modello 3541 è progettato per la determinazione dei parametri della meccanica della frattura, quali JIC, KIC, curva R, tasso di crescita delle cricche da fatica (da/dN), e per le prove secondo gli standard E1820, E399, E647, ecc. Questi calibri COD sono conformi ai requisiti della norma E1820 (che sostituisce la E813 e la E1737) per la determinazione del JIC e della curva R. Sono disponibili configurazioni speciali per soddisfare i requisiti di ASTM E399 per la tenacità alla frattura (consultare la fabbrica per queste configurazioni). Inoltre, il design modificato della scanalatura è conforme ai test E1820, che prevedono una maggiore stabilità e precisione grazie alla radice più affilata della scanalatura. I calibri a clip sono utilizzati per una varietà di prove di meccanica della frattura, compresi i campioni a tensione compatta, a forma di arco, di disco, di piega o di altre geometrie di campioni in conformità con i metodi di prova ASTM e di altre organizzazioni normative. I calibri a clip possono essere utilizzati direttamente sui provini, dove i bordi dei coltelli sono integrati nel provino, oppure, in alternativa, con bordi dei coltelli imbullonati montati sul provino. Gli estensimetri modello 3541 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è solitamente inclusa nel controllore della macchina di prova o può essere aggiunta. In questo caso, l'estensimetro viene fornito con il connettore e il cablaggio appropriati per essere collegato direttamente all'elettronica. Per i sistemi che non dispongono dell'elettronica necessaria. Epsilon può fornire una serie di soluzioni che consentono di collegare l'uscita dell'estensimetro a schede di acquisizione dati, registratori grafici o altre apparecchiature.
