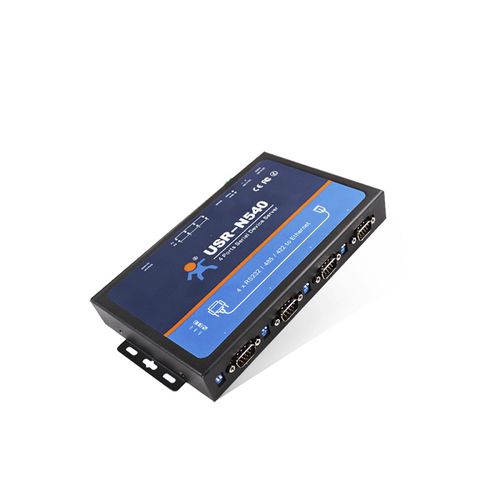

USR-N540 è un convertitore da seriale a IP a 4 porte. Il convertitore seriale a IP USR-N540 di USR IOT può realizzare una trasmissione bidirezionale trasparente tra RS232/RS485/RS422 e la rete.
convertitori seriali a IP a 4 porte RS-232/422/485
l'alimentazione accetta un'ampia gamma di tensioni in ingresso da 9 a 36 V CC
supporta server/client TCP, server/client UDP, client https e Virtual COM
supporto da Modbus RTU a Modbus TCP
supporto del controllo di flusso CTS/RTS, XON/XOFF
supporto di 4 porte seriali RS-232, RS-485/422 3IN1 a 1 interfaccia Ethernet 10/100Base-T(X) autoadattativa
● Configurazione tramite pagina Web Server, comandi AT e utilità Windows
Informazioni di sistema
Processore - Cortex-M4
Frequenza di base - 120MHz
Flash - 512K byte
Ethernet
Numero di porte - 1
Interfaccia standard - RJ45 a 8 pin
Velocità - 10/100 Mbps, MDI/MDIX, commutazione automatica tra connessione incrociata e diretta
Protezione - Isolamento elettromagnetico 2KV, blocco dell'isolamento a guscio
Protocollo di rete - IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Web socket, client httpsd
Buffer di ricezione - Buffer massimo di 16k byte
Seriale
Numero di porte - 4 (ogni porta può funzionare come RS-232, RS-485 e RS-422, può funzionare contemporaneamente)
Standard di interfaccia - RS-232: Tipo di pin DB9, RS-485: 2 fili (A+, B-), RS-422 (A,B,Y,Z)
Bit di dati - 5,6,7,8
Bit di stop - 1,2
Check Bit - Nessuno, pari, dispari, spazio, segno
Velocità di trasmissione - 600bps ~ 230,4Kbps
Controllo di flusso - RTS/CTS XON XOFF
Buffer - Invio e ricezione di 2k byte rispettivamente
Protezione - RS-485: antistatica 2KV, protezione contro i fulmini
Resistenza di pull-up e pull-down RS-485 - 2,2 KΩ
Software
Seriale virtuale (USR-VCOM) - Windows 2000 o superiore (32 bit/64 bit)
Configurazione - Pagina web incorporata, software di configurazione del computer, comando seriale
Parametri di base
---
