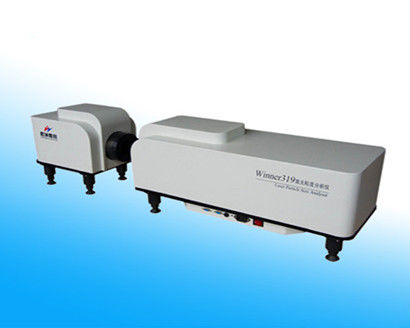

Granulometro per diffrazione laser Winner319B

otticolaserper controllo di qualità

Panoramica del prodotto
Winner319B è un analizzatore da banco per dimensione delle gocce in configurazione split-type basato sul principio di diffrazione di Fraunhofer. Utilizza un laser a semiconduttore ad alte prestazioni e un percorso ottico parallelo per misurare gocce da 1–1000 μm (estendibile a 0,1 μm). Progettato per istituti di ricerca, laboratori universitari, centri R&S e laboratori di controllo qualità in ambito industriale.

Specifiche principali - Generali

• Nome modello: Winner319B
• Principio: diffrazione di Fraunhofer
• Struttura: Split-Type
• Frequenza acquisizione dati: ≥2 kHz
• Modalità di campionamento: stile aperto
• Alimentazione: 220V, 50/60 Hz
• Dimensioni esterne: porta trasmissione L380 × W280 × H380 mm; porta ricezione L850 × W280 × H380 mm
• Peso netto: porta trasmissione 13 kg; porta ricezione 24 kg

Dimensione di misura
Intervallo di misura: 1–1000 μm (limite inferiore estendibile a 0,1 μm). Numero di canali: 78. Errore di accuratezza ≤1,0 % (CRM D50). Errore di ripetibilità ≤1,0 % (CRM D50). Riproducibilità tra strumenti <1,0 % (CRM D50). Lunghezza area di prova regolabile da 0,1 a 10 m.

Ottica
Sorgente luminosa: laser semiconduttore λ = 635 nm, potenza 1–40 mW (regolabile). Allineamento banco ottico: allineamento automatico. Protezione lenti: doppia purga gassosa. Sicurezza laser: Classe 3B.

Funzioni software

• Modelli di analisi: distribuzione libera, distribuzione R‑R, log‑normale e modelli statistici per categoria
• Metodi statistici: distribuzione volumetrica e distribuzione numerica
• Confronti statistici: confronto di più risultati per evidenziare differenze tra lotti, prima/dopo trattamento e serie temporali
• Analisi personalizzata: parametri definiti dall'utente; calcolo percentuali per dimensione o dimensione per percentuale
• Report: esportabili in Word, Excel, BMP, TXT, PDF
• Lingue interfaccia: cinese e inglese; altre lingue su richiesta
• Opzioni: supporto GMP, test angolare

Vantaggi

• Tecnologie brevettate: test ottico parallelo e amplificazione spettrale per ampia copertura e maggiore precisione
• Dispositivo di protezione del flusso d'aria per proteggere le lenti e prevenire contaminazioni da gocce
• Progettazione split‑type e area di prova regolabile per misure di spruzzo flessibili e non a contatto
• Allineamento automatico del percorso ottico per correzione con un solo tasto
• Supporto multipli modelli di distribuzione e conversione tra distribuzione volumetrica e numerica

Applicazioni
Applicabile a controllo incendi, spruzzi forestali e pesticidi agricoli, nebulizzatori medici, spruzzi motore aeronautico, prilling per spruzzo, ricerca ugelli e qualsiasi test di dimensione particellare di aerosol. Adatto a laboratori aziendali, università e istituti di ricerca.

Note sui brevetti

• Progettazione del banco ottico: ZL 2014 2 0378380.8
• Sistema di allineamento 3D del banco ottico: ZL 2013 2 0835882.4
• Applicazione principio MIE: ZL 2013 2 0812021.4
• Cuvetta campione sigillata per analizzatore particellare secco: ZL 2011 2 0267646.8
• Applicazione doppio fascio laser ortogonale: ZL 2007 2 0025702.0
• Progettazione pompa di dispersione polvere: ZL 2007 2 0018648.7
• Installazione di circolazione umida: ZL 2010 2 0593526.2

Specifiche tecniche

• Modello: Winner319B
• Principio: diffrazione di Fraunhofer
• Struttura: Split-Type
• Frequenza dati: ≥2 kHz
• Modalità campionamento: stile aperto
• Alimentazione: 220V, 50/60 Hz
• Dimensioni: trasmissione L380 × W280 × H380 mm; ricezione L850 × W280 × H380 mm
• Peso: trasmissione 13 kg; ricezione 24 kg
• Intervallo misura: 1–1000 μm (estendibile a 0,1 μm)
• Canali: 78
• Accuratezza: ≤1,0 % (CRM D50)
• Ripetibilità: ≤1,0 % (CRM D50)
• Riproducibilità: <1,0 % (CRM D50)
• Area di prova: 0,1–10 m regolabile
• Sorgente: laser λ=635 nm, P=1–40 mW
• Allineamento ottico: automatico
• Protezione lenti: doppia purga gassosa
• Classe laser: 3B
• Modalità analisi: libera, R‑R, log‑normale, categorica
• Output: Word, Excel, BMP, TXT, PDF
• Interfaccia: cinese e inglese (altre su richiesta)
• Opzioni: GMP, test angolare
