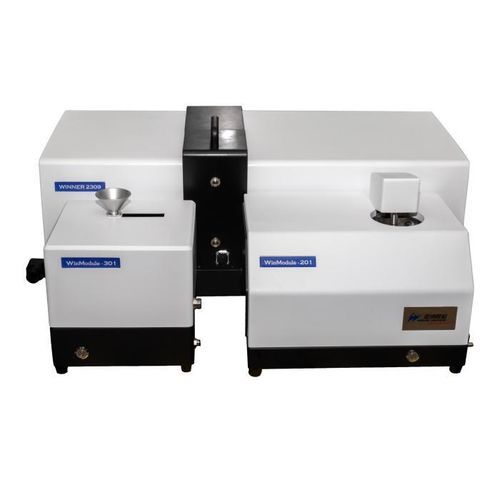

Granulometro per diffrazione laser Winner2309B

laserper diffrazione laserper controllo di qualità

Panoramica prodotto
Winner2309B è un analizzatore granulometrico laser completamente automatico con moduli di dispersione modulari per modalità bagnata e asciutta. Combina lo scattering Mie e Fraunhofer con un array di rivelatori fotoelettrici ad alta sensibilità e ottica Canon importata per fornire distribuzioni dimensione particella ripetibili per laboratorio, R&D e controllo qualità di produzione.

Intervallo di misura
Bagnato: 0,01–2800 μm; Asciutto: 0,1–2800 μm

Specifiche principali — Generali

• Modello: Winner2309B
• Principio: scattering laser (Mie & Fraunhofer)
• Disposizione rivelatori: array logaritmico; angolo di prova 0,015°–145°
• Canali: 108
• Tempo di prova: da 10 s
• Frequenza di campionamento: fino a 10 kHz
• Dimensioni (unità / bagnato / asciutto): 870×340×380 mm / 415×280×335 mm / 260×245×295 mm
• Peso netto (unità / bagnato / asciutto): 32 kg / 15 kg / 7 kg
• Modalità operativa: SOP completamente automatica

Specifiche principali — Ottica

• Laser principale: 639 nm, P>2 mW; Laser ausiliario: 405 nm, P>2 mW
• Sorgente rossa: fibra 639 nm, Max.4.0MW
• Percorso ottico: reverse Fourier (ripiegato), camera sigillata; allineamento automatico
• Sicurezza laser: Classe 1

Specifiche principali — Misura e dispersione

• Iniettori campione: Winmodule-201 (bagnato); Winmodule-301 (asciutto)
• Accuratezza (CRM D50): Bagnato <0,5 %; Asciutto <1,0 %
• Ripetibilità (CRM D50): Bagnato <0,5 %; Asciutto <1,0 %
• Sistemi di dispersione: Ultrasuoni 40 kHz/60 W (regolabile); agitazione meccanica 0–3000 rpm; circolazione 1–8 L/min, 120 W; dispersione asciutta turbolenta con alimentazione automatica
• Volume vasca campione: 600 ml

Software e report

• Modalità di analisi: distribuzione libera, R-R, log-normale e altri modelli statistici
• Confronti statistici: confronto multi-lotto e serie temporali
• Output personalizzati: qualsiasi D1–D100, percentuali cumulative e intervalli
• Esportazioni: Word, Excel, BMP, TXT, PDF
• Flussi one-click: sequenze automatizzate per modalità bagnata e asciutta (aspirazione, degasaggio, dispersione, misura, pulizia, processamento)
• Lingue interfaccia: cinese e inglese (altre su richiesta); GMP opzionale

Vantaggi

• Allineamento automatico del percorso ottico con regolazione micrometrica per misure stabili e ripetibili
• Moduli di dispersione bagnati e asciutti modulari per configurazioni flessibili in base al campione
• Dispersione e circolazione automatizzate per ridurre sedimentazione e manutenzione
• Software con fitting libero e analisi multimodale che consente alta risoluzione sotto 2 μm
• Design ottico brevettato reverse-Fourier (ripiegato) che estende l'angolo di misura a 0,015°–145° e protegge il percorso ottico dalla polvere

Applicazioni

• Misure dimensioni particella di polveri, sospensioni ed emulsioni per chimica, farmaceutica, cemento, rivestimenti, alimentare, pesticidi, elettronica, materiali per batterie, metallurgia, ceramica, materiali da costruzione, cosmetica, abrasivi e controllo qualità correlato

Caratteristiche / specifiche tecniche

• Modello: Winner2309B
• Intervallo di misura: Bagnato 0,01–2800 μm; Asciutto 0,1–2800 μm
• Principio: scattering laser (Mie & Fraunhofer)
• Rilevatore: array logaritmico, angolo di prova 0,015°–145°
• Canali: 108
• Tempo di prova: da 10 s
• Frequenza di campionamento: fino a 10 kHz
• Sorgente rossa: fibra 639 nm, Max.4.0MW
• Laser principale: 639 nm, P>2 mW; Laser ausiliario: 405 nm, P>2 mW
• Percorso ottico: reverse Fourier (ripiegato); allineamento automatico; sicurezza laser Classe 1
• Sistemi di dispersione: Ultrasuoni (40 kHz, 60 W), agitazione meccanica (0–3000 rpm), circolazione (1–8 L/min, 120 W), dispersione asciutta turbolenta
• Iniettori: Winmodule-201 (bagnato), Winmodule-301 (asciutto)
• Volume vasca: 600 ml
• Accuratezza / Ripetibilità: Bagnato <0,5 %; Asciutto <1,0 % (CRM D50)
• Dimensioni: Unità principale 870×340×380 mm; Modulo bagnato 415×280×335 mm; Modulo asciutto 260×245×295 mm
• Pesi: Unità principale 32 kg; Bagnato 15 kg; Asciutto 7 kg
• Operazione: SOP completamente automatica; test bagnato/asciutto con un clic
• Software: analisi multi-modello, output personalizzati D1–D100, report Word/Excel/BMP/TXT/PDF
• Lingue interfaccia: cinese e inglese (altre opzionali)
• GMP: opzionale
