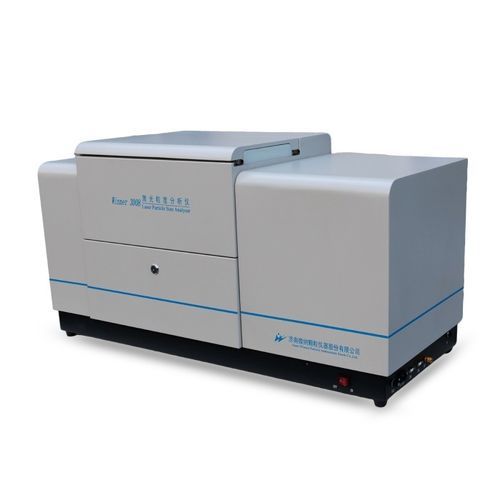

Granulometro laser Winner3008B

per diffrazione laserotticoda ricerca

Panoramica del prodotto
Il Winner3008B è un analizzatore laser della dimensione delle particelle con unità di dispersione a secco, che supporta modalità di funzionamento totalmente automatiche e manuali. Basato sul principio di scattering di Mie e su un percorso ottico a trasformata di Fourier con luce convergente, abbinato a un laser ad alte prestazioni e a un rivelatore fotoelettrico anulare ad alta sensibilità, fornisce ripetibilità e precisione per l'analisi di polveri secche.

Specifiche principali
Modello: Winner3008B
Principio: Scattering di Mie
Disposizione rivelatori: Matrice a spaziatura logaritmica; angolo di misura 0,015°–145°
Modalità operative: Totalmente automatico o manuale
Tempo test completo: <1 min; intervallo per risultato: 500 ms
Dimensioni (L×P×A): 1040 × 440 × 540 mm
Peso netto: 58 kg

Dimensione di misura
Intervallo di misura: 0,1–1200 μm
Canali: 84
Errore di accuratezza: ±3,0% (CRM D50)
Errore di ripetibilità: ±3,0% (CRM D50)
Dispersione: Dispersione turbolenta a secco (brevettata) con tecnica di taglio da onda d'urto
Velocità di alimentazione: Regolabile (manopola velocità variabile)
Mezzo di dispersione: Aria compressa; pressione 0–6 bar

Ottica
Sorgente luminosa: Laser a semiconduttore rosso λ=639 nm, P>3,0 mW; laser verde opzionale λ=405 nm, P>2,0 mW
Allineamento banco ottico: Completamente automatico; precisione di allineamento fino a 0,2 μm
Percorso ottico: Trasformata di Fourier con luce convergente
Lunghezza focale effettiva: 500 mm
Sicurezza laser: Classe 1

Funzioni software
Modalità di analisi: Distribuzione libera, distribuzione R–R, log-normale e modelli statistici standard
Confronto statistico: Confronto lotto su lotto e controllo di processo
Elaborazione dati: Elaborazione statistica intelligente per fornire risultati rappresentativi
Analisi personalizzata: Definizione di qualsiasi dimensione caratteristica D1–D100, percentuali cumulative sopra/sotto una dimensione e percentuali cumulative per intervallo
Output: Valori tipici di dimensione, dati/grafici di distribuzione differenziale, curve di distribuzione cumulativa
Esportazione report: Word, Excel, BMP, TXT, PDF
Operazione con un clic: Sequenza automatica per raccolta polveri, alimentazione aria, dosaggio, test e elaborazione dati
Lingue interfaccia: Cinese e inglese; altre lingue disponibili su richiesta
GMP: Opzionale

Vantaggi

• Modalità operative selezionabili: Manuale o totalmente automatico, adatte a laboratorio e produzione.
• Dispersione scientifica: Dispersione turbolenta brevettata e taglio da onda d'urto assicurano completa deagglomerazione; ceramica resistente all'usura prolunga la vita dell'unità di dispersione.
• Allineamento ottico automatico: Allineamento automatico a livello micron mantiene il percorso ottico ottimale.
• Progettazione ottica avanzata: Trasformata di Fourier con luce convergente e rivelatori principali/angolari raccolgono efficientemente la luce diffusa su tutta la gamma per misure affidabili.
• Report completi: Fornisce D10/D50/D90, distribuzioni differenziali e cumulative; supporta metriche definite dall'utente.
• Inversione dati ad alta velocità: Inversione con fitting libero non vincolato e statistiche intelligenti per risultati accurati e ripetibili.

Applicazioni
Adatto a polveri secche in vari settori: cemento, ceramica, farmaceutico, pigmenti, coloranti, prodotti chimici, catalizzatori, polveri metalliche e non metalliche, carbonato di calcio, caolino, polvere di caffè, materiali fotosensibili, ecc. Particolarmente indicato per materiali che reagiscono con liquidi, cambiano forma o si perdono in dispersione liquida.

Tecnologia brevettata
Include più tecnologie brevettate: design del banco ottico, allineamento 3D del banco, applicazione dello scattering di Mie, cuvetta campione sigillata per analizzatori secchi, applicazione laser duale ortogonale, progetto della pompa di nebulizzazione della polvere e installazione di circolazione umida.

Specifiche tecniche

• Modello: Winner3008B
• Intervallo di misura: 0,1–1200 μm
• Canali: 84
• Principio: Scattering di Mie
• Intervallo angolare del rivelatore: 0,015°–145° (spaziatura logaritmica)
• Modalità operative: Totalmente automatico e manuale
• Tempo test completo: <1 min; intervallo per risultato: 500 ms
• Dimensioni: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Accuratezza / ripetibilità: ±3,0% (CRM D50)
• Dispersione: Turbolenza a secco (brevettata) con taglio da onda d'urto
• Mezzo di dispersione: Aria compressa (0–6 bar)
• Velocità di alimentazione: Regolabile
• Sorgente luminosa: Laser rosso λ=639 nm P>3,0 mW; opzionale verde 405 nm P>2,0 mW
• Lunghezza focale effettiva: 500 mm
• Sicurezza laser: Classe 1
• Software: Molteplici modelli di analisi, confronto statistico, analisi personalizzate, esportazione report, operazione automatica con un clic
