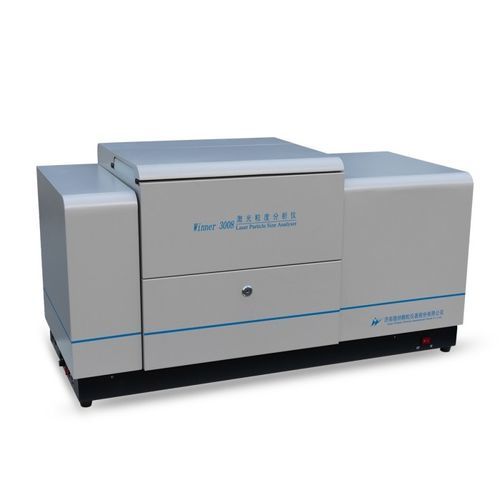

Granulometro per diffrazione laser Winner3008A

per diffrazione laserlaserda ricerca

Panoramica
Winner3008A è un analizzatore laser della granulometria con unità di dispersione a secco, disponibile in modalità manuale e completamente automatica. Basato sulla diffusione di Mie e su un percorso ottico a trasformata di Fourier con luce convergente, impiega un laser ad alte prestazioni e una matrice di fotodetettori ad anello ad alta sensibilità per garantire buona ripetibilità e accuratezza. Disperde i campioni in aria compressa tramite una tecnologia di dispersione turbolenta brevettata, dispositivo di alimentazione di precisione e pompa spray per polveri brevettata, con sorgente d'aria silenziosa e priva di olio per assicurare la dispersione completa delle polveri secche, incluse quelle sensibili ai liquidi.

Caratteristiche principali

• Modalità operative selezionabili: completamente automatico o manuale.
• Tecnologia brevettata di dispersione turbolenta a secco per dispersione completa delle polveri.
• Diffusione di Mie con percorso ottico a trasformata di Fourier per misure accurate su ampio intervallo.
• Laser semiconduttore rosso ad alte prestazioni (639 nm) e laser ausiliario verde opzionale (405 nm).
• Matrice di rivelatori a spaziatura logaritmica che copre 0,015°–145° per una raccolta completa della luce diffusa.
• Sorgente di gas silenziosa priva di olio, dispositivo di alimentazione di precisione e pompa spray brevettata.
• Allineamento automatico del banco ottico con precisione fino a 0,2 μm.
• Flusso operativo in un clic: aspirazione polveri, alimentazione aria, inserimento campione, test e elaborazione dati.

Specifiche principali (generale)
Nome modello: Winner3008A
Principio: diffusione di Mie
Disposizione rivelatori: matrice a spaziatura logaritmica, angoli 0,015°–145°
Modalità operativa: completamente automatico / manuale
Tempo test completo: <1 min; intervallo risultati: 500 ms
Dimensioni esterne: 1040 × 440 × 540 mm
Peso netto: 58 kg

Dimensione di misura
Intervallo di misura: 0,1–2000 μm
Numero di canali: 106
Errore di accuratezza: ≤1,0% (CRM D50)
Errore di ripetibilità: ≤1,0% (CRM D50)
Dispersione: dispersione turbolenta a secco brevettata e tecnica di taglio a onda d'urto normale
Velocità di alimentazione: regolabile (manopola velocità variabile)
Mezzo di dispersione: aria compressa, 0–6 bar

Ottica
Sorgente luminosa: laser a semiconduttore rosso (λ = 639 nm, P > 3,0 mW); laser verde ausiliario opzionale (λ = 405 nm, P > 2,0 mW)
Allineamento banco ottico: completamente automatico, precisione fino a 0,2 μm
Percorso ottico: trasformata di Fourier con luce convergente
Lunghezza focale efficace: 500 mm
Sicurezza laser: Classe 1

Funzioni software

• Modalità di analisi: distribuzione libera, distribuzione R-R, log-normale e modelli statistici.
• Confronto statistico tra lotti, fasi di processo o momenti diversi.
• Elaborazione intelligente dei dati per ottenere risultati rappresentativi.
• Output personalizzati per qualsiasi valore D1–D100 e percentuali cumulative per soglie o intervalli.
• Output: dimensioni tipiche, distribuzioni differenziali e cumulative, istogrammi e curve.
• Esportazione report: Word, Excel, BMP, TXT, PDF.
• Operazione automatica con un clic per flusso di prova integrato.
• Lingue interfaccia: cinese e inglese; altre lingue su richiesta.
• Opzione GMP disponibile.

Vantaggi

• Operatività flessibile: modalità manuale e totalmente automatica per laboratorio e produzione.
• Sistema di dispersione scientifico con turbolenza brevettata e taglio a onda d'urto per dispersione efficace; componenti in ceramica resistenti all'usura per lunga durata.
• Allineamento ottico automatico con regolazione micrometrica per mantenere il percorso ottico ottimale.
• Progettazione ottica avanzata e rivelazione multi-angolo per misure accurate e affidabili su tutta la gamma.
• Report precisi: supporta D10, D50, D90 e analisi personalizzabili D0–D100.
• Acquisizione dati ad alta velocità e inversione con fitting libero combinati con statistiche intelligenti per risultati ripetibili.

Applicazioni

• Adatto per cemento, ceramica, farmaceutico, pigmenti/coloranti, riempitivi, prodotti chimici, catalizzatori, polveri per brasatura, polveri e particolati, additivi, pesticidi, esplosivi, grafite, materiali fotosensibili, combustibili, polveri metalliche e non metalliche, carbonato di calcio, caolino, caffè e altre polveri simili.
• Particolarmente indicato per polveri che reagiscono ai liquidi o modificano forma/proprietà in ambiente liquido (es. alcuni estratti erbali, materiali magnetici).

Tecnologia brevettata

• Progetto del banco ottico: brevetto ZL 2014 2 0378380.8.
• Sistema di allineamento ottico 3D: brevetto ZL 2013 2 0835882.4.
• Applicazione del principio di diffusione di Mie: brevetto ZL 2013 2 0812021.4.
• Cellula campione sigillata per analizzatore secco: brevetto ZL.2011 2 0267646.8.
• Applicazione a doppio fascio laser ortogonale: brevetto ZL 2007 2 0025702.0.
• Progetto della pompa di dispersione polveri: brevetto ZL 2007 2 0018648.7.
• Installazione di circolazione umida: brevetto ZL2010 2 0593526.2.

Specifiche tecniche

• Nome modello: Winner3008A
• Intervallo di misura: 0,1–2000 μm
• Principio: diffusione di Mie
• Disposizione rilevatori: spaziatura logaritmica, 0,015°–145°
• Numero canali: 106
• Errore di accuratezza: ≤1,0% (CRM D50)
• Errore di ripetibilità: ≤1,0% (CRM D50)
• Modalità operativa: completamente automatico / manuale
• Tempo test completo: <1 min; intervallo risultati: 500 ms
• Metodo di dispersione: dispersione turbolenta a secco brevettata, taglio da onda d'urto normale
• Velocità alimentazione: regolabile
• Mezzo di dispersione: aria compressa 0–6 bar
• Sorgente luminosa: rosso 639 nm (>3,0 mW); opzione 405 nm (>2,0 mW)
• Percorso ottico: trasformata di Fourier con luce convergente
• Lunghezza focale effettiva: 500 mm
• Precisione allineamento banco ottico: fino a 0,2 μm
• Sicurezza laser: Classe 1
• Dimensioni: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Output software: distribuzioni differenziali e cumulative, istogrammi/curve, dimensioni tipiche, D0–D100 personalizzabili
• Formati report: Word, Excel, BMP, TXT, PDF
• Operazione automatica in un clic: automazione del flusso di lavoro
• Lingue interfaccia: cinese e inglese (altre disponibili)
• GMP: opzionale
