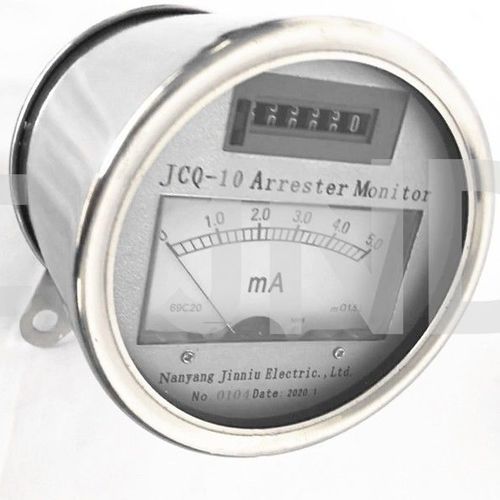

Il monitor per scaricatori di tipo Jcq-10 è un dispositivo collegato in serie allo scaricatore per rilevare la corrente di dispersione e registrare i tempi di azione dello scaricatore. Viene utilizzato per gli scaricatori all'ossido di zinco con un livello di tensione pari o inferiore a 500kV. Le condizioni ambientali utilizzate sono le stesse dello scaricatore collegato. Il monitor dello scaricatore è dotato di conteggio elettromagnetico, indicazione dell'indicatore di corrente e resistenza alle vibrazioni.
struttura e prestazioni
Il monitor è composto principalmente da piastra di valvole, raddrizzatore, condensatore, resistenza, induttanza, circuito di attivazione, protettore, circuito di conteggio, quantità di misuratore elettromagnetico, amperometro a lancetta magnetoelettrica, circuito di misurazione e conversione della corrente, componente e involucro. In condizioni di utilizzo normale, la corrente di dispersione dello scaricatore viene visualizzata direttamente dallo strumento con puntatore magnetoelettrico e la gamma del puntatore è suddivisa in due livelli, 0-5ma e 0-2mA, spostamento automatico e display luminoso, la gamma di indicazione è suddivisa in due marce, 0-5ma e 0-2ma spostamento automatico e display luminoso, quando l'ingranaggio è 0-10mA, il tubo a emissione luminosa è acceso, quando agisce lo scaricatore I, la tecnologia di accumulo del contatore elettromagnetico, dopo che il display è pieno, il ritorno automatico a zero per continuare il conteggio dell'accumulo, il lavoro a ciclo infinito, non cancellare zero!
---
