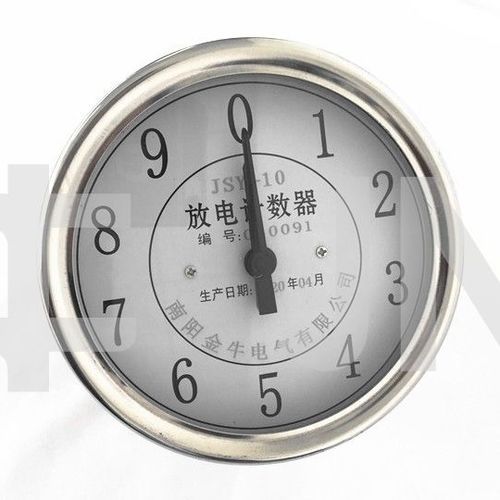

Contatore di colpi di fulmine Jsy-10

analogico

I contatori di scarica JS8 e js8a (di seguito denominati contatori) sono collegati in serie sotto lo scaricatore per registrare il numero di azioni dello scaricatore. JS8 è adatto al livello di tensione 6kv-220kv. Lo scaricatore di tipo a valvola Js8a è in grado di funzionare a 330kV e oltre. Le condizioni ambientali del luogo di utilizzo sono le stesse dello scaricatore collegato. L'altitudine non supera i 4000 metri e la temperatura ambiente è di - 40 ℃ - + 40 ℃. Non è adatto a luoghi con grave corrosione del metallo e delle parti isolanti, grave inquinamento e vibrazioni violente. struttura e prestazioni Il contatore a scarica è composto principalmente da valvola, raddrizzatore a ponte di silicio, condensatore, contatore elettromagnetico e altri componenti. Utilizza l'energia (corrente impulsiva e corrente di frequenza di potenza) che passa attraverso lo scaricatore per prendere la tensione sul pezzo della valvola (resistenza non lineare), carica il condensatore in un modo attraverso il raddrizzatore a ponte di silicio e scarica la bobina del contatore elettromagnetico con la corrente continua per far sì che il contatore succhi una volta, registrando una volta Per registrare il numero di azioni.
